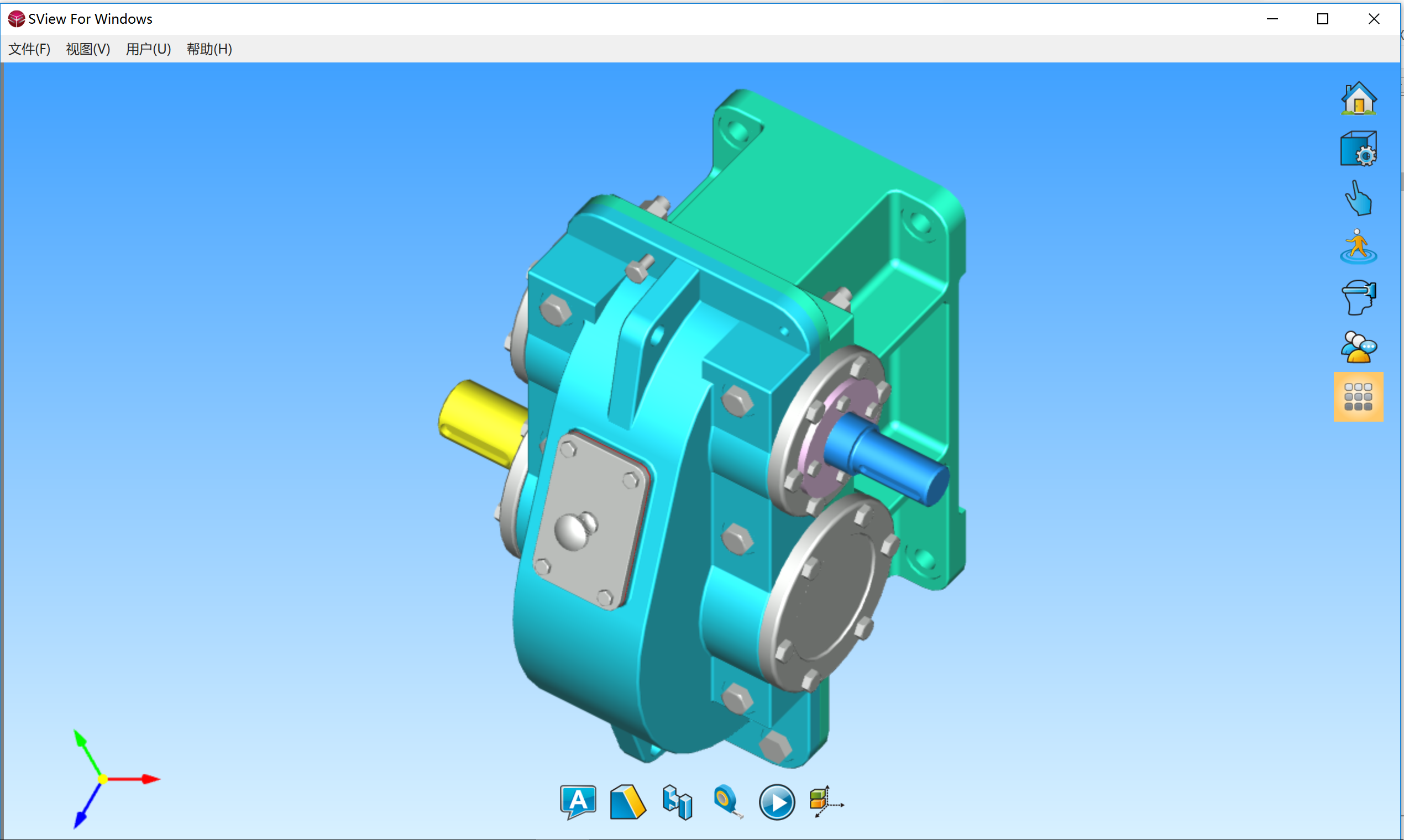

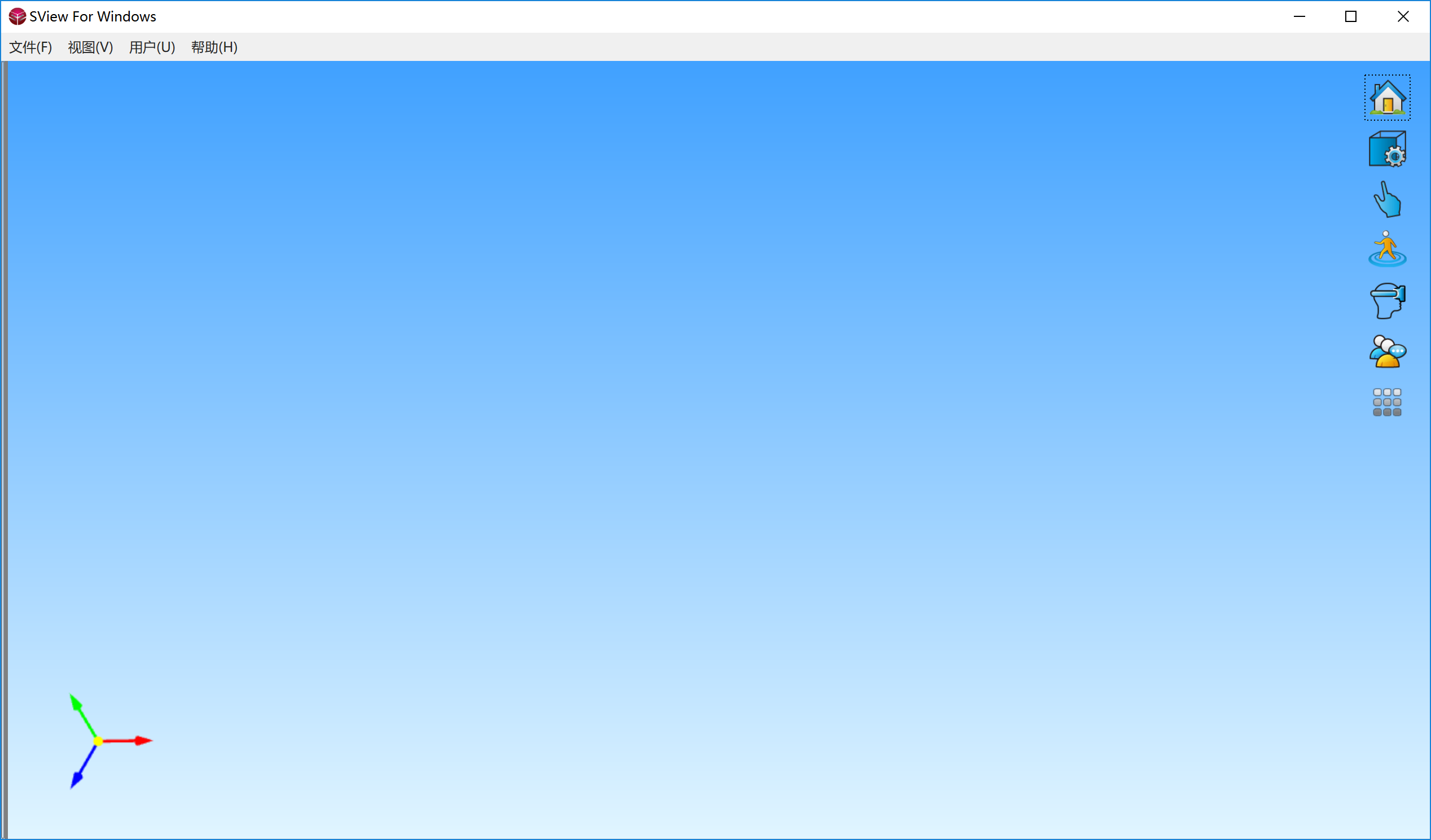

模型操作界面

图1.1模型操作界面

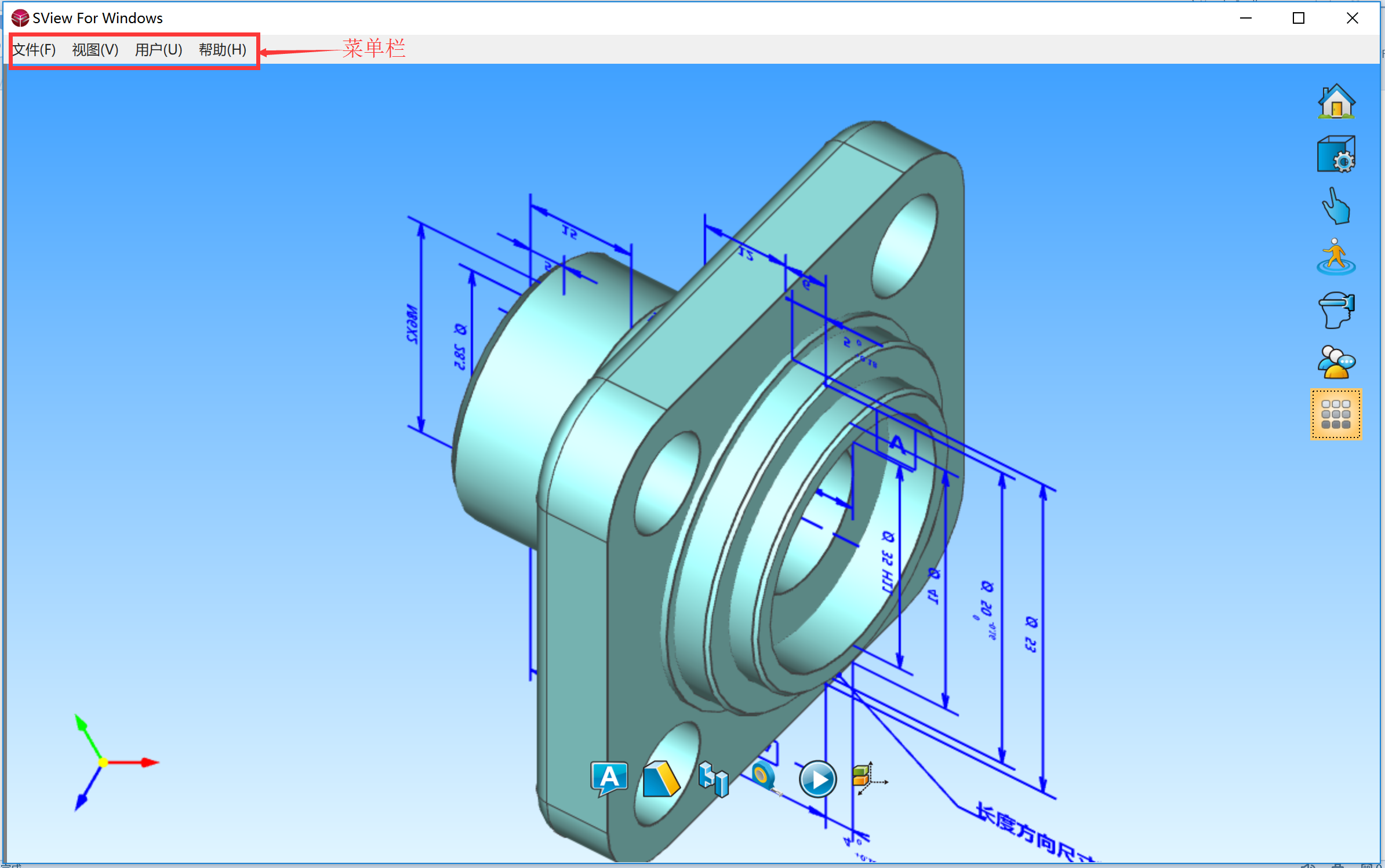

  主菜单栏：主菜单中包括文件(F)、视图(V)、用户(U)、帮助(H)等功能，具体功能和操作方式请看下方详细介绍：

图2.1主菜单

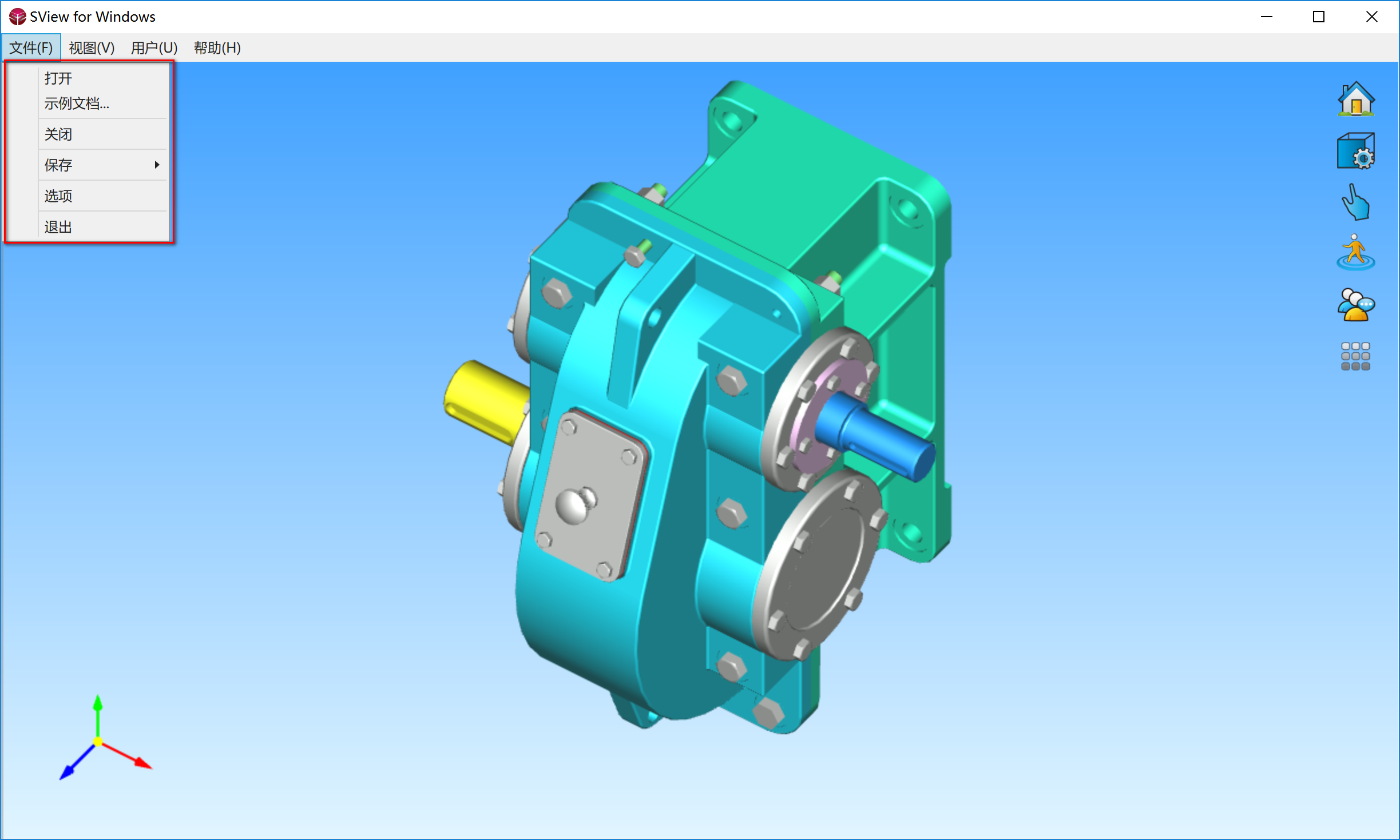

  文件：包括打开、示例文档、关闭、保存、选项、退出。如图所示：

图3.1文件功能列表

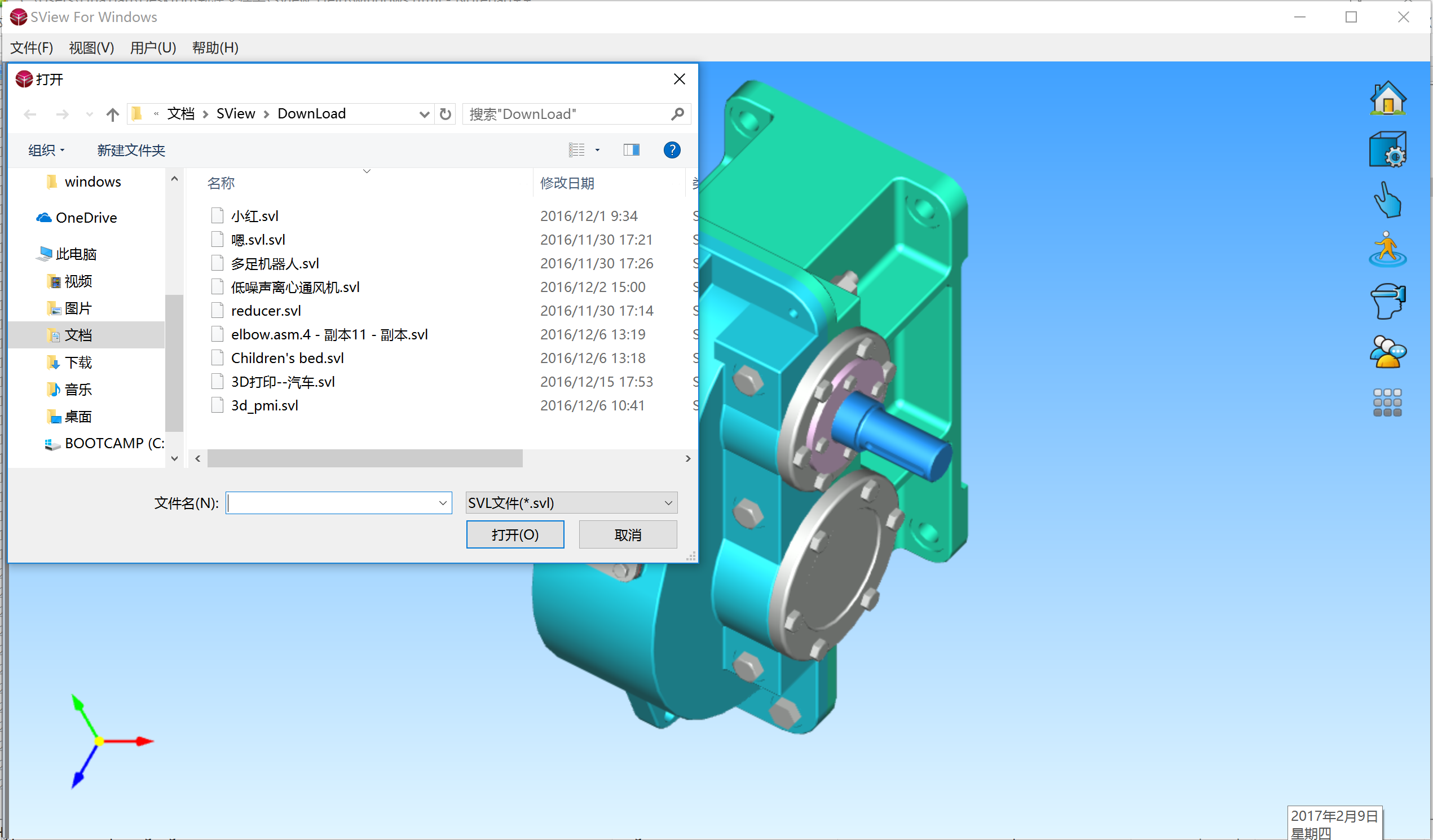

  打开：打开本机所存放的模型。如图所示：

图3.2打开本机模型

  示例文档：打开本机所存放的模型。如图所示：

图3.3打开本机模型

  关闭：关闭打开的模型。如图所示：

图3.4关闭打开的模型

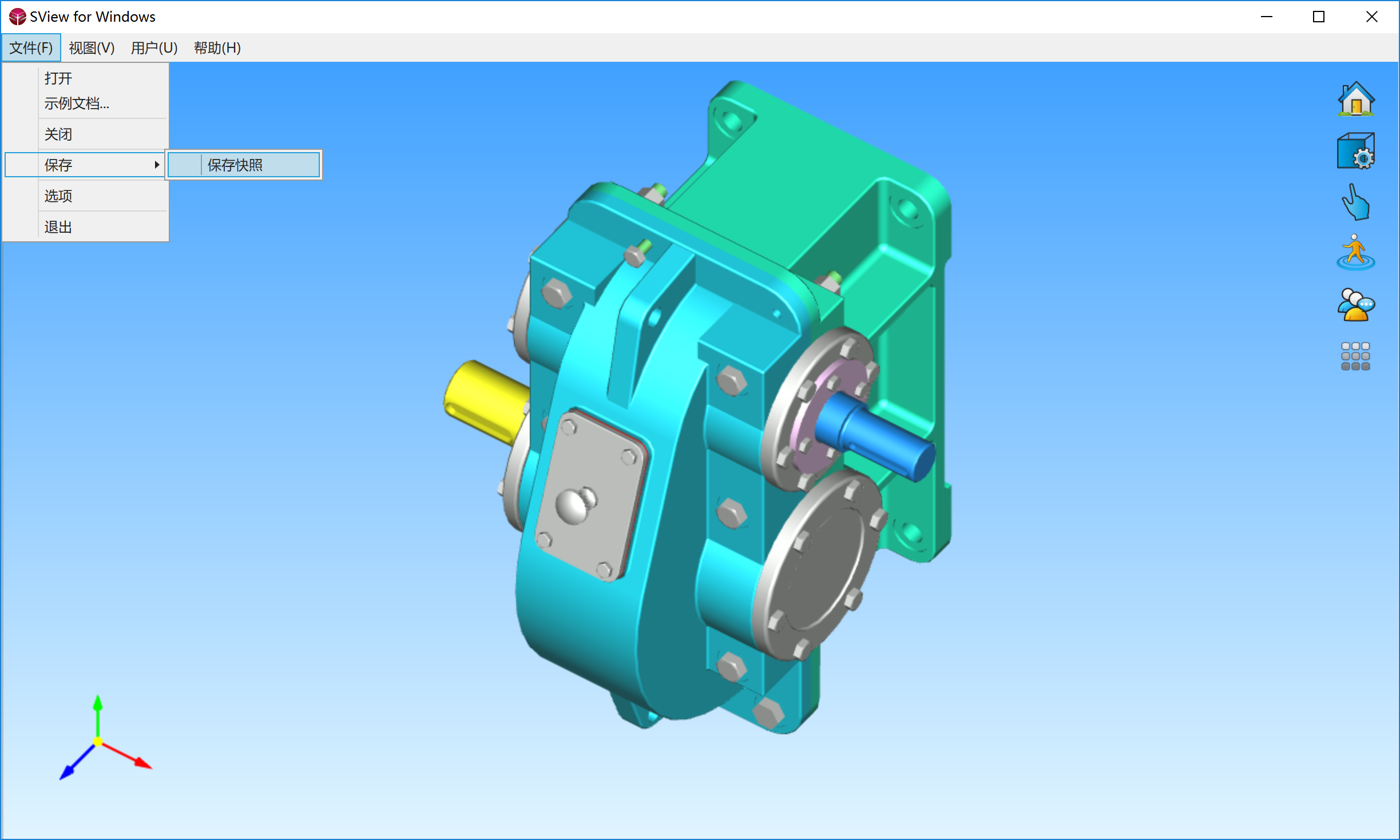

  保存：可以保存快照。如图所示：

图3.5保存菜单功能展示

  选项：系统选项设置。如图所示：

图3.6系统选项设置展示

  退出：退出整个程序

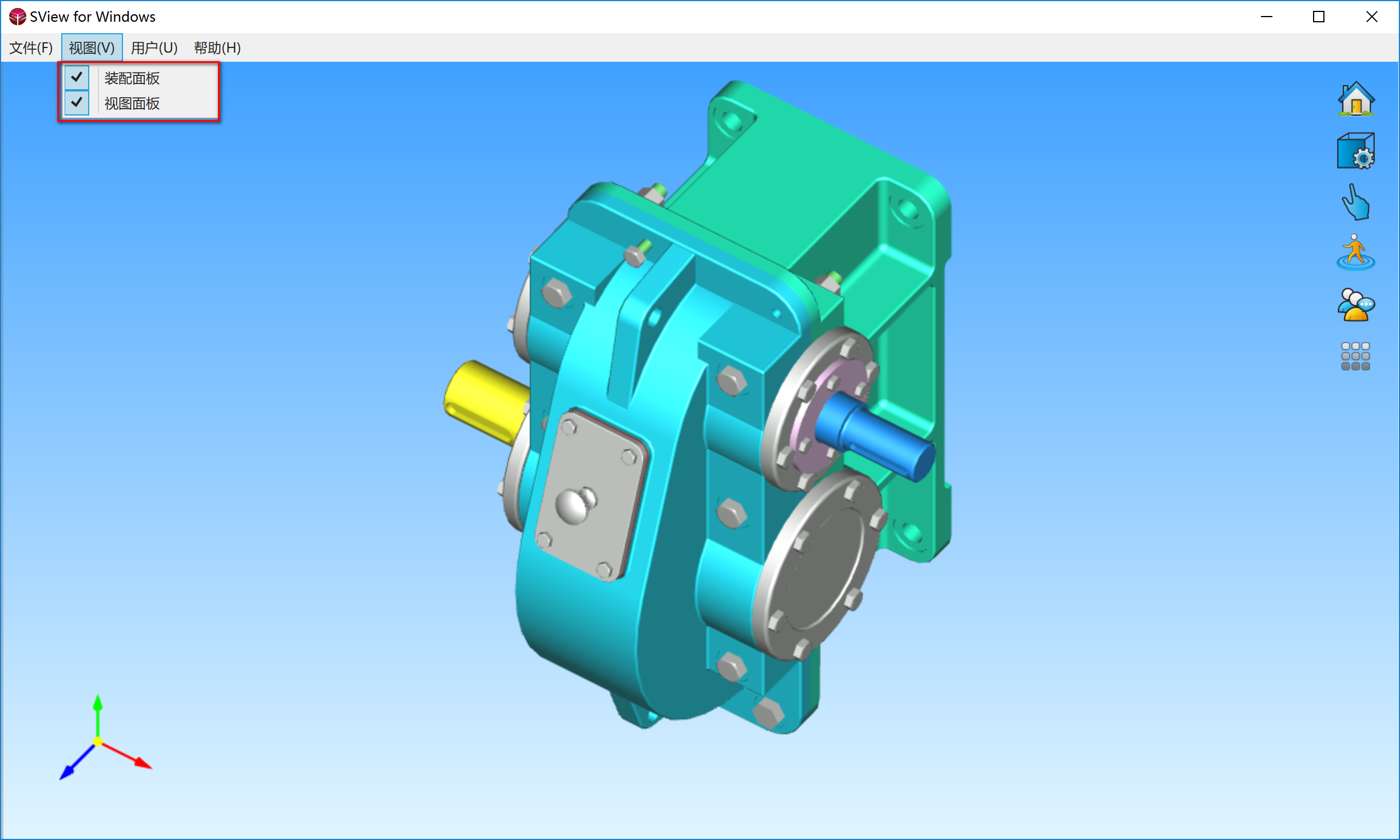

  视图：包括装配面板、视图面板等功能。如图所示：

图4.1视图功能菜单展示

  装配面板：可通过选择零件名称来让零件变红突出显示。如图所示：

图4.2装配面板功能展示

  视图面板：显示原模型上次退出视图,可选择展示:主、后、左、右、俯视、仰视、等轴侧视图。如图所示：

图4.3视图面板功能展示

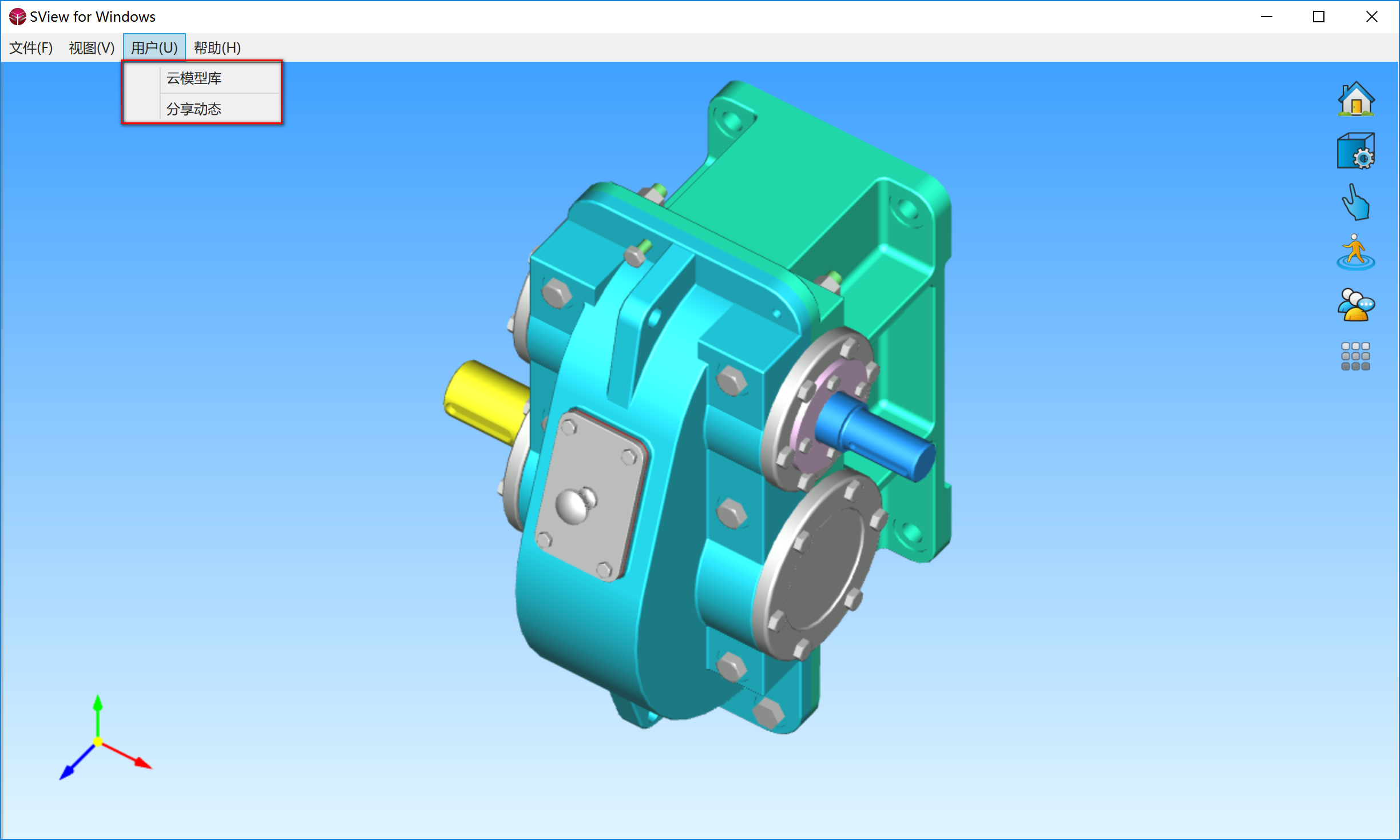

  用户：包含云模型库、分享动态等功能。如图所示：

图 5.1用户菜单功能展示

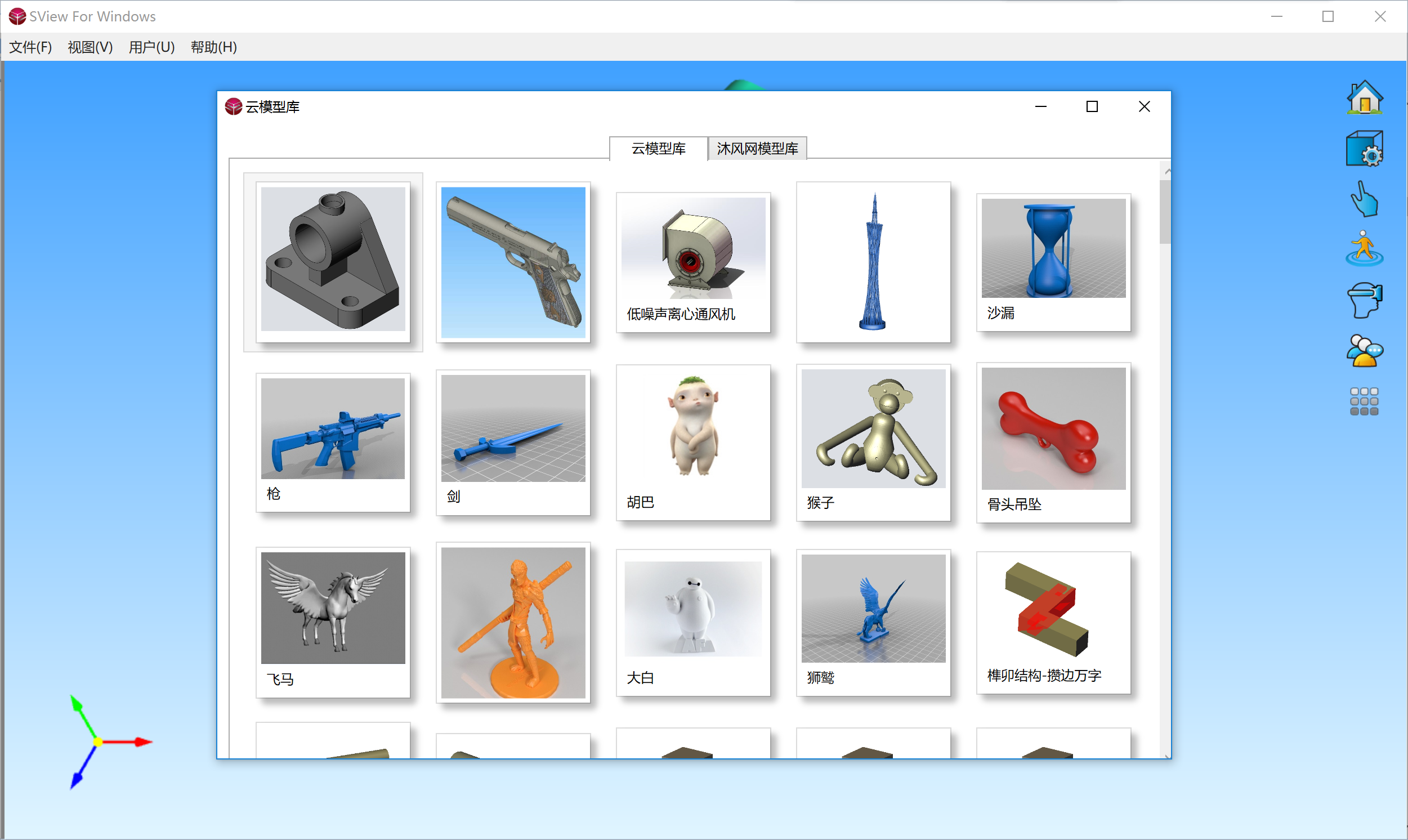

  云模型库：云端模型列表展示,可以下载需要的模型。如图所示：

图 5.2云模型库

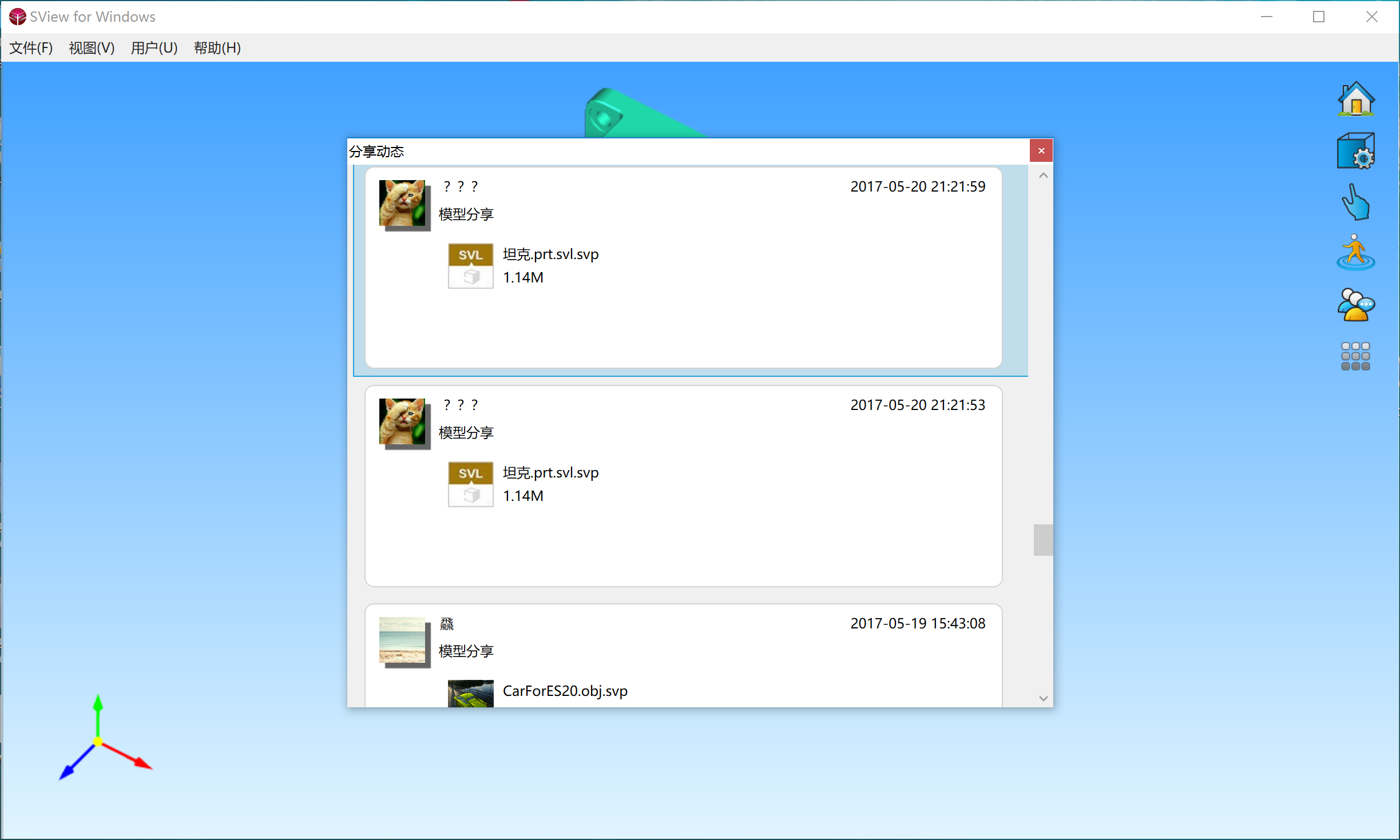

  分享动态：分享动态展示了所有SView用户的动态分享，记录了用户分享的所有模型数据，分享动态页面提供了分享模型的下载。如图所示：

图 5.3分享动态

  快捷工具栏提供了基本的模型操作。包括模型复位、显示操作、模型零件操作、漫游和协同会议的等。如图所示：

图6.1快捷工具栏

  复位：当前模型恢复到初始状态。

  显示工具栏：显示工具栏包含了模型的显示模式设置、视图显示方向、网格显示、多选操作、包围盒显隐、属性显示、渲染模式等操作。如图所示：



图7.1显示工具栏

   着色模式：将零件显示为着色实体。

   半透明模式：模型半透明显示模式设置。

   边着色模式：将零件显示为着色实体并将前向曲面的边框线加重。

   线框模式：显示模型的边框线。

   视图：仰视图、轴侧图、左视图、正视图、右视图、后视图、俯视图。

  显示网格：显示实体的网格模式。

  多选：设置后可以选中多个零件。

  包围盒：显示模型的包围盒。

  显示属性：在屏幕左上方显示模型的各项信息，并可以拖动放置。

  操作模式：旋转、评议、缩放。

  观察模式：自由观察、动态观察、约束观察。

  自由观察：无限制全方位浏览。

  动态观察：限制正方向观察角度，观察范围为-90°到+90°。

  约束观察：限制模型只能绕屏幕垂直方向（也就是相机向上方向）旋转。

  模型工具栏：工具栏提供了选择移动、选择复位、隐藏、显隐交换、透明设置、颜色设置等操作，如图所示：

图8.1模型工具栏

  选择移动：选中某一零件或模型，单指拖动可进行平移操作。

  选择复位：无论模型处于何种状态，点击该按钮模型回到初始化状态。

  隐藏：选择零件后，点击隐藏，可将选中零件隐藏。

  显隐交换：选中当前显示的模型或零件，点击即可隐藏，再次点击已隐藏的模型或零件即可显示。

  透明：选择零件后，点击透明，可将选中零件设置为半透明。

  设置颜色：选择零件后，点击设置颜色，可将选中零件设置为你选择的颜色。

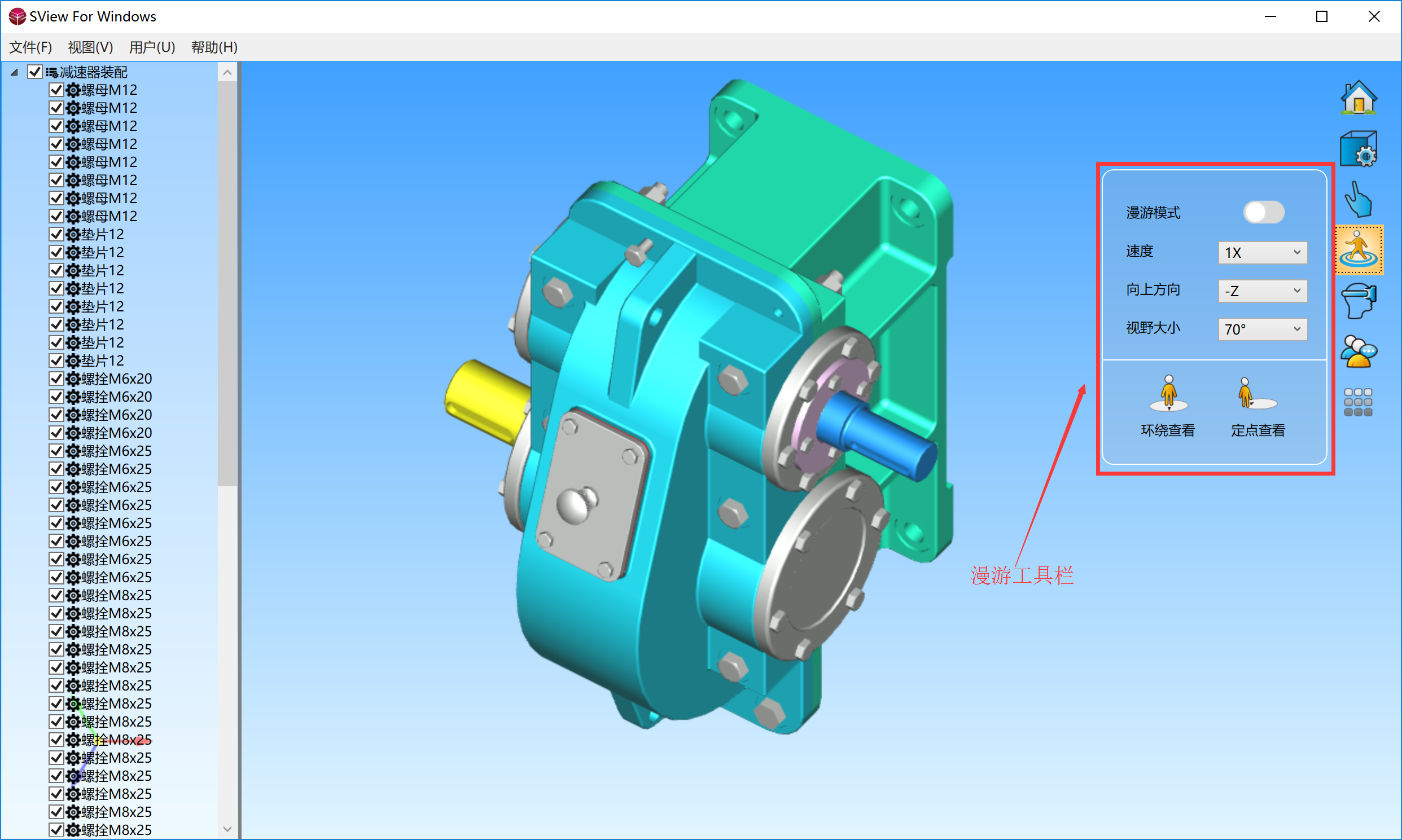

  漫游工具栏：设置漫游查看模式。支持漫游速度、向上方向、视野大小、虚拟按键的自定义设置。漫游方式分为环绕查看和定点查看。如图所示：

图9.1漫游工具栏

  漫游模式：在漫游模式下可以在不同的角度下观察模型。

  速度：环绕查看或者定点查看模式下的模型旋转速度。

  向上方向：可以选择模型向上方向是X轴、Y轴还是Z轴。

  视野大小：可选择50°到150°的不同视野观看模型。

  虚拟按键：特定模型可以通过虚拟按键来操作模型漫游的方向。

  环绕查看：点击模型任意一点,模型自动旋转，可环绕查看模型

  定点查看：点击模型任意一点,模型自动旋转,以一个固定视角来查看模型。

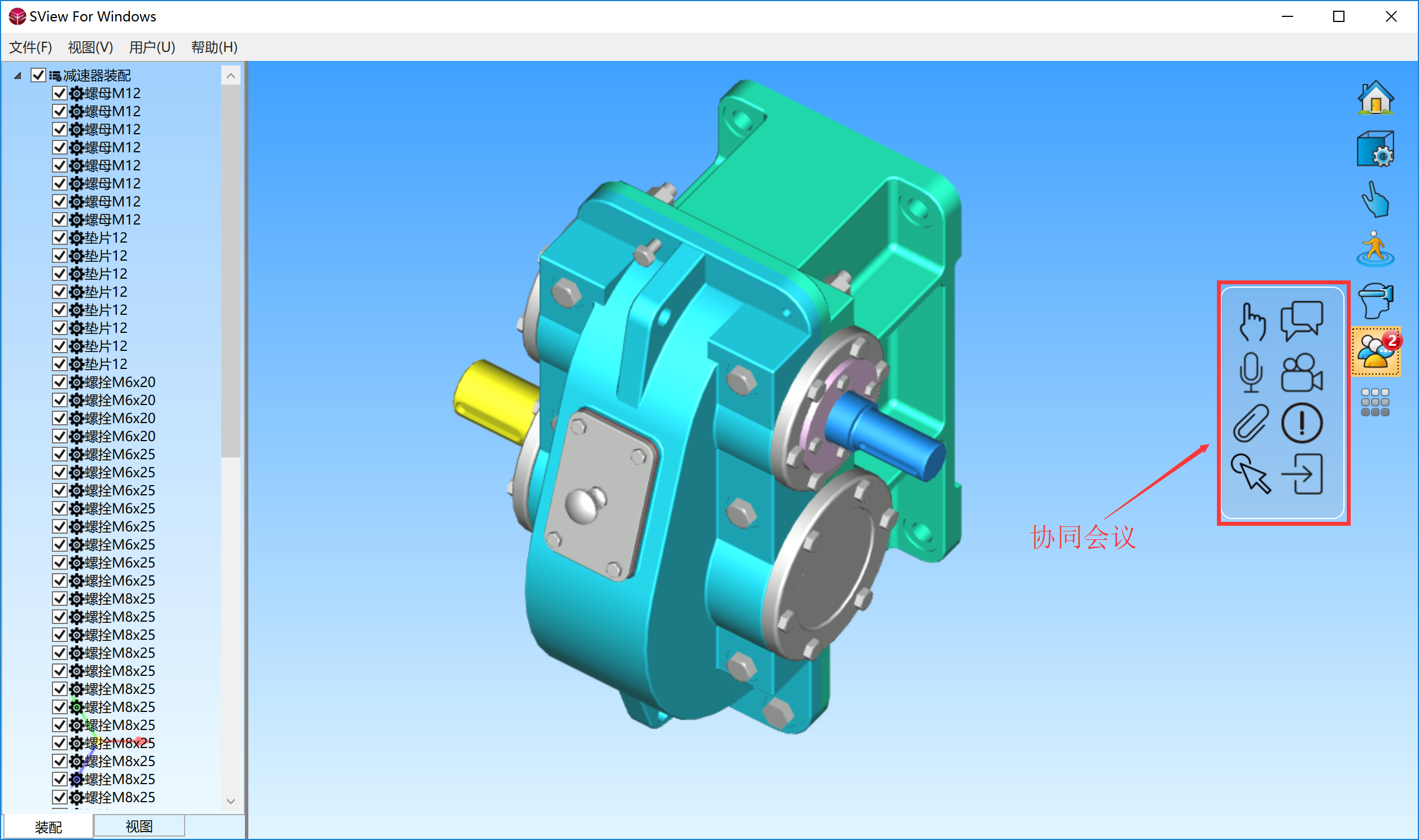

  协同会议：加入已有的会议或者作为会议主持人发起会议。协同会议可以让不同时间不同地点的用户在同一个会议界面对模型进行相关操作，一起分享和讨论模型需求和设计。协同会议还可以发送语音、视频、文字、附件。如图所示：

图10.1协同会议

  主持人输入会议主题和密码（密码可以不设置），可创建发起会议，可通过邮件方式将会议信息发送给参会人员，会议号可在「会议信息」中查看。如图所示：

图10.2发起会议

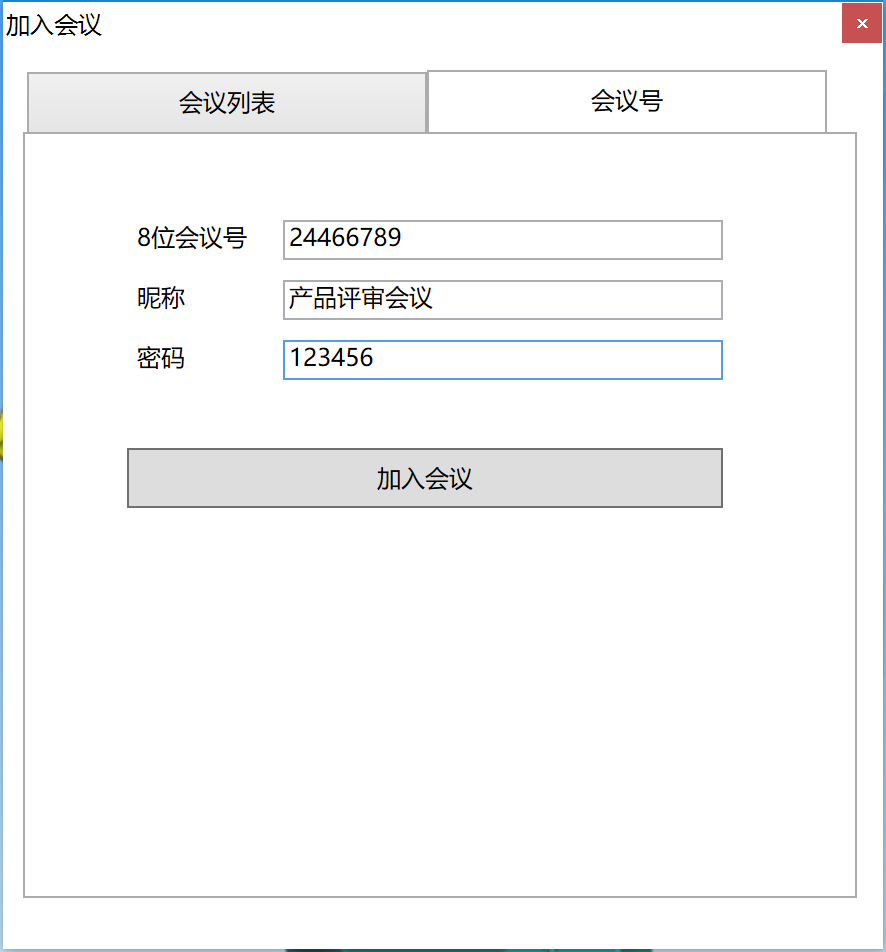

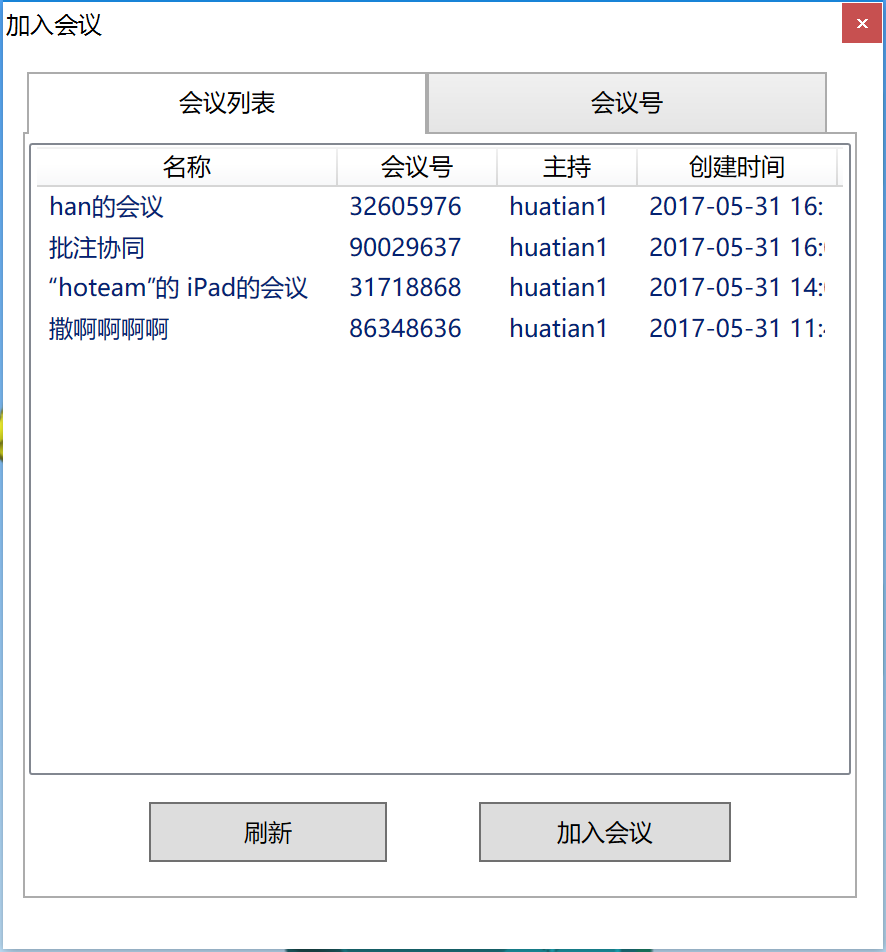

  参会人员可接收邮件会议信息，输入会议信息可加入已创建的会议，加入会议提供以下两种方式： 1）在会议列表选择要加入的会议，加入会议； 2）在会议号页面，需输入会议号、昵称和密码信息，加入会议。如图所示：

图10.3加入会议

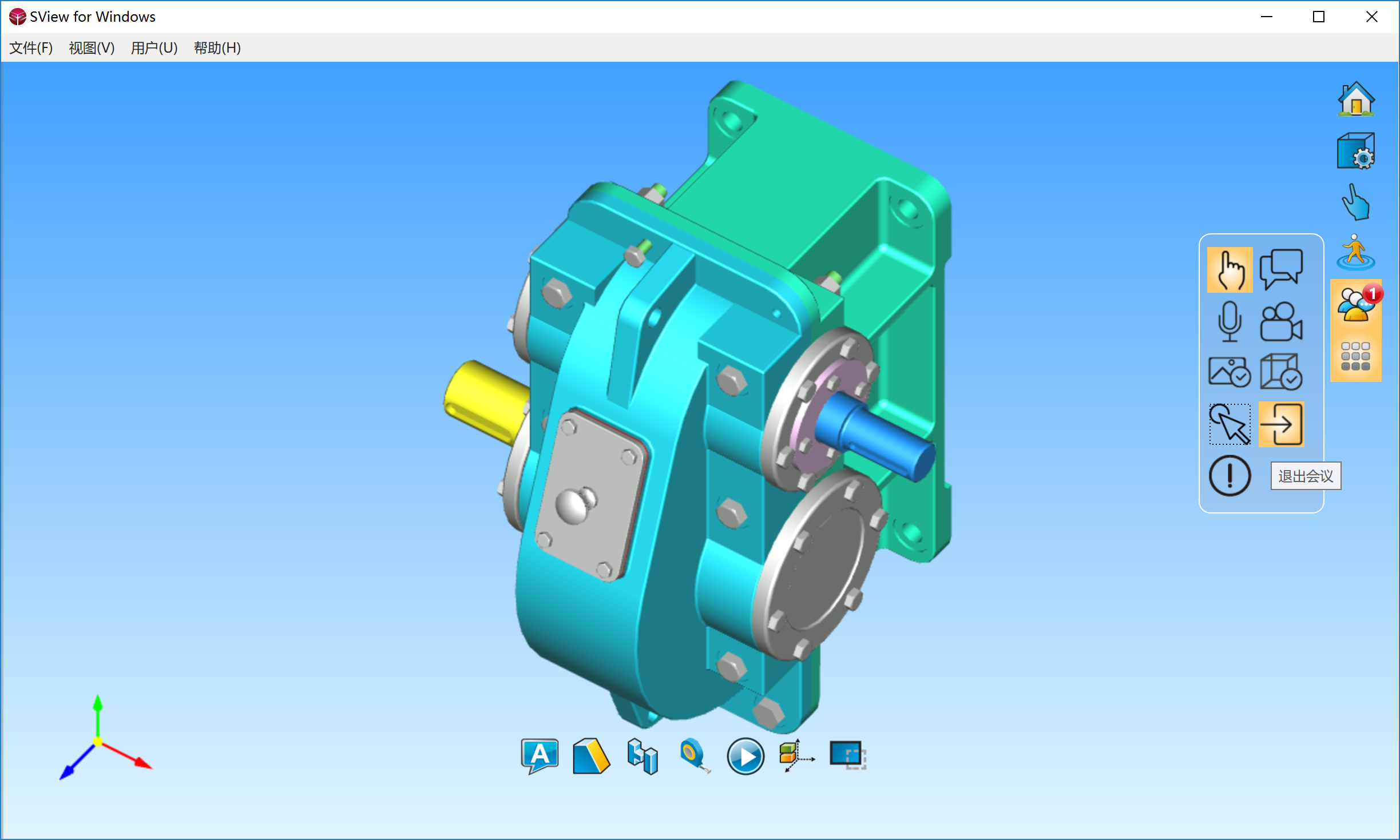

  参会人员可点击「 退出会议」，退出当前会议。如图所示：

图10.4退出会议

  除了三维模型协同展示外，还提供了文字、声音和视频交流方式。如图所示：

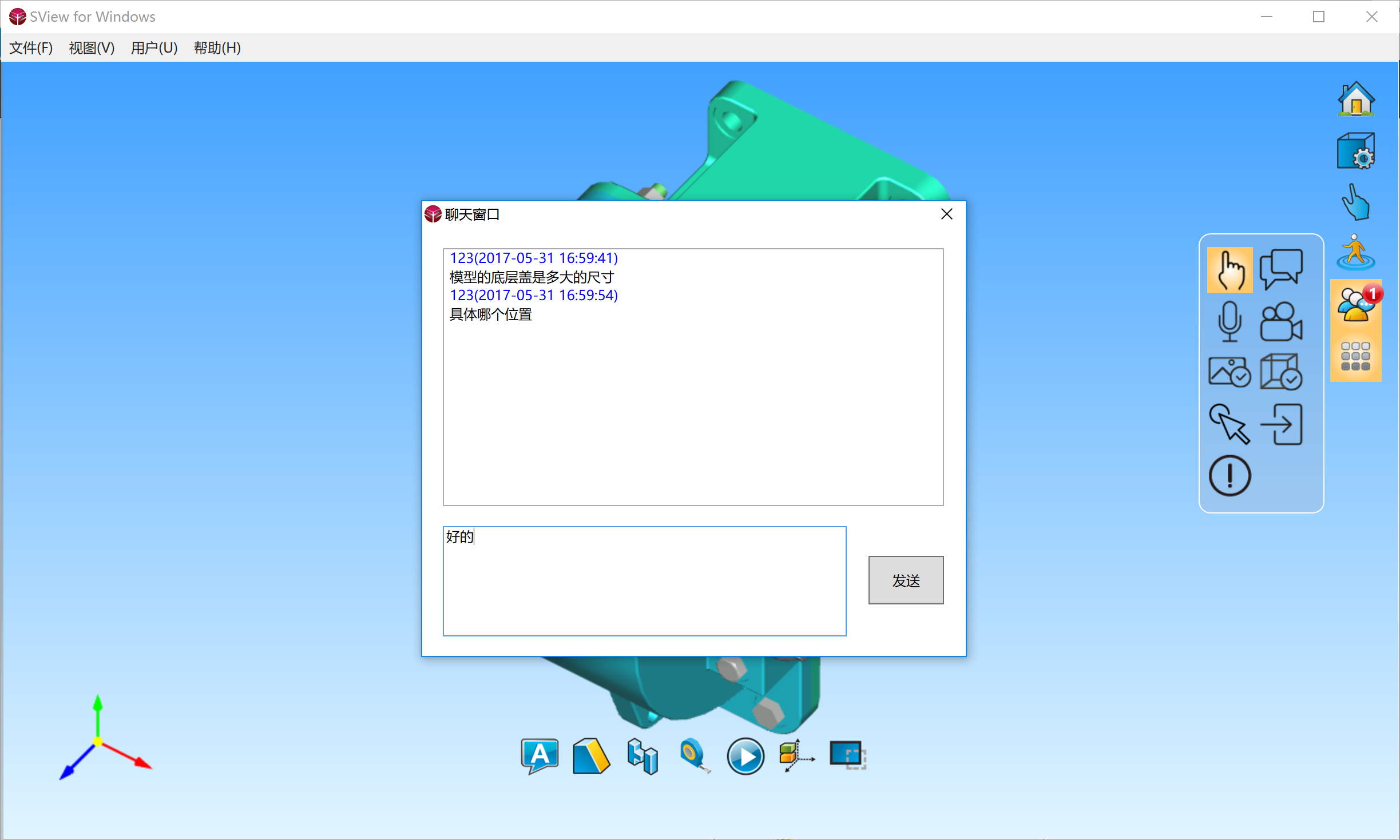

  文字交流：在会议中可接收与发送文本消息，参会人员都可查看消息记录，每个用户发过来的信息会自动记录。

图10.5文字交流

  音频交流：实时音频交流，支持多人共同音频，选中音频按钮，使用耳机麦克或电脑自带音频设备，即可进行语音交流。

图10.6音频交流

  视频交流：实现视频交流，支持多人共同视频，参会人员可自己设置音频和视频是否打开，点击显示框上的视频图标 ，打开后其他用户才会看到视频影像。

图10.7音频交流

  操作指示：控制当前用户对模型的操作是否进行协同。

  若按钮抬起时，当前用户对模型的操作不会同步到会议中；若按钮按下时，当前用户对模型的操作会同步到会议中，如图所示：

图10.8操作指示

  位置指示：控制是否显示鼠标位置，可以同步显示给其他参会人员，注意鼠标位置仅显示放置的最终位置，不会显示滑动过程。

  若按钮抬起时，其他用户不会看到当前用户的鼠标放置位置；若按钮按下时，其他用户会看到当前用户的放置位置，如图所示：

图10.9位置指示

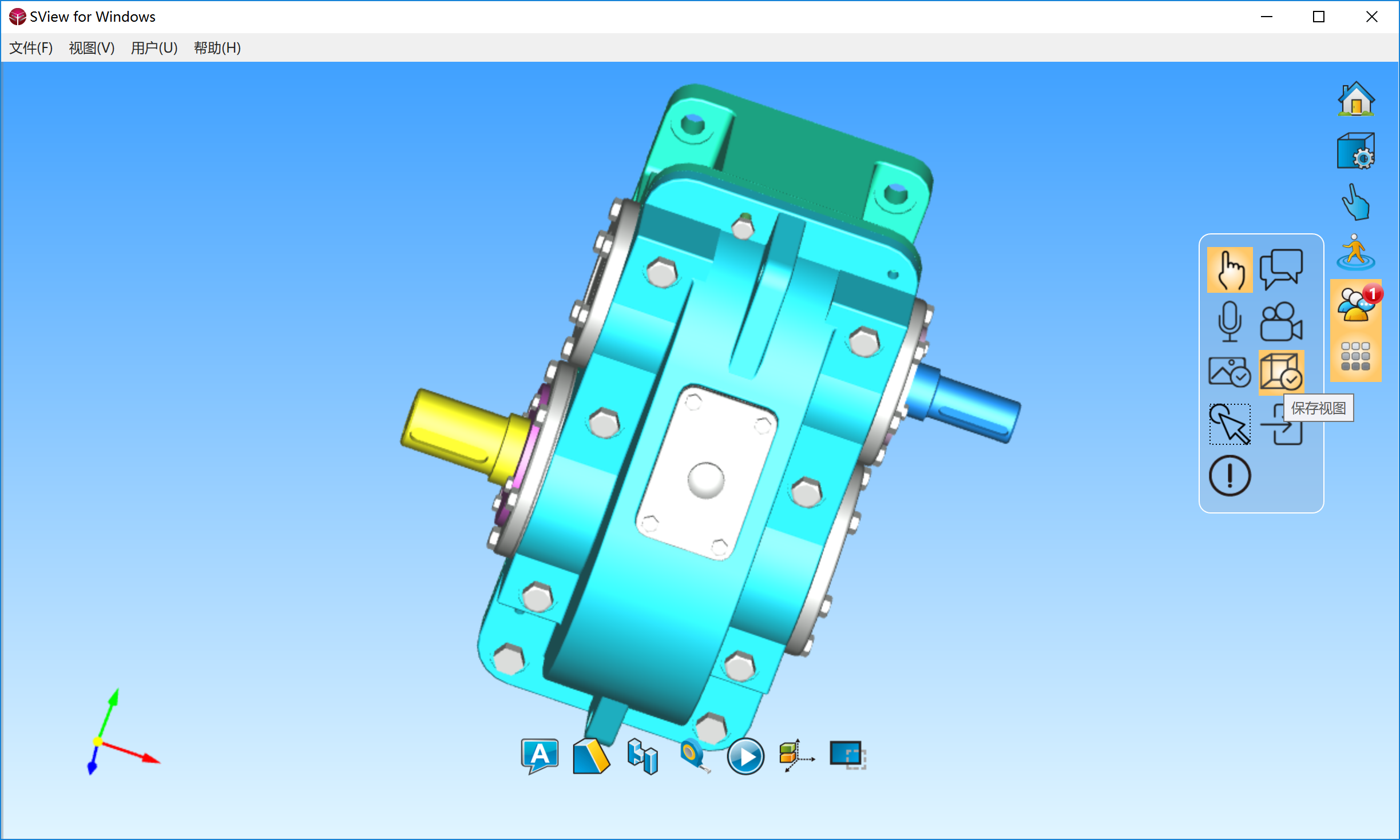

  保存视图：点击命令后，会自动把当前视图状态保存到「视图管理器」中，下次可以再次打开模型进行查看，注意仅能保存到当前用户的模型上，视图会自动保存在会议记录工程文件中。如图所示：

图10.10保存视图

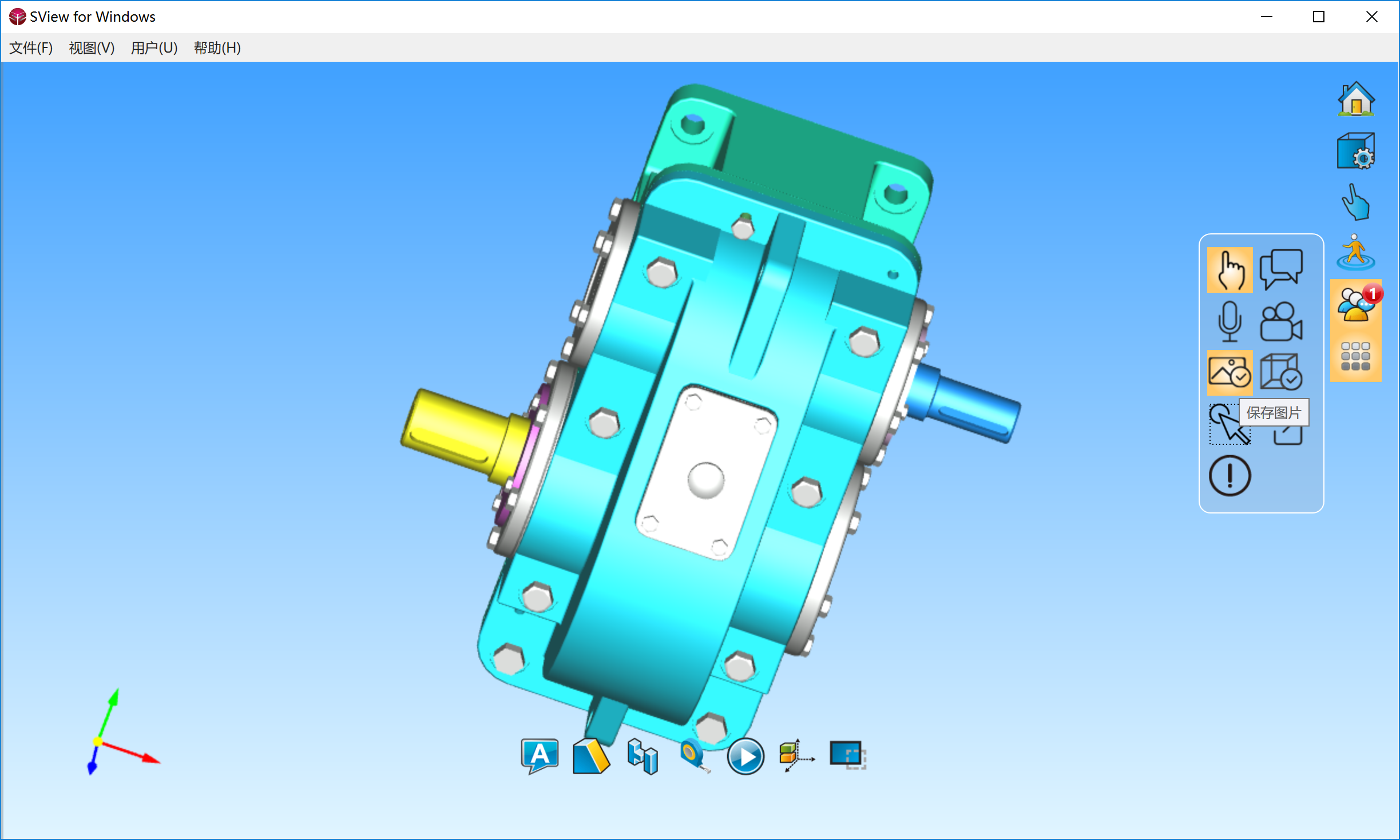

  保存图片：截取视图区的显示效果，自动将图片默认保存会议记录工程文件中。

图10.11保存图片

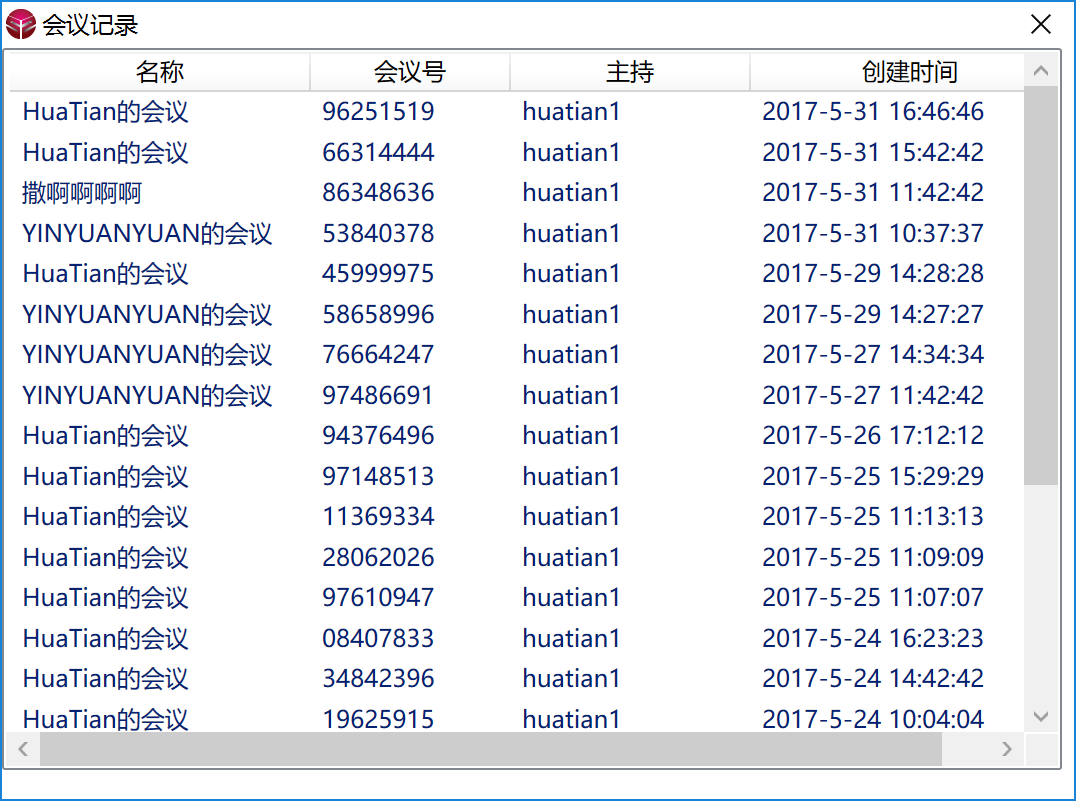

  上述操作内容，都会自动生成会议记录，选择「会议记录」命令，会查看到这些操作信息，每个用户只能看到自己的会议操作内容，点击某条信息可再次查看会议内容。会议记录的工程文件默认保存路径：C:这台电脑\文档\HoteamSoft\SViewForWindows\histroy，如图所示：

图10.12会议记录

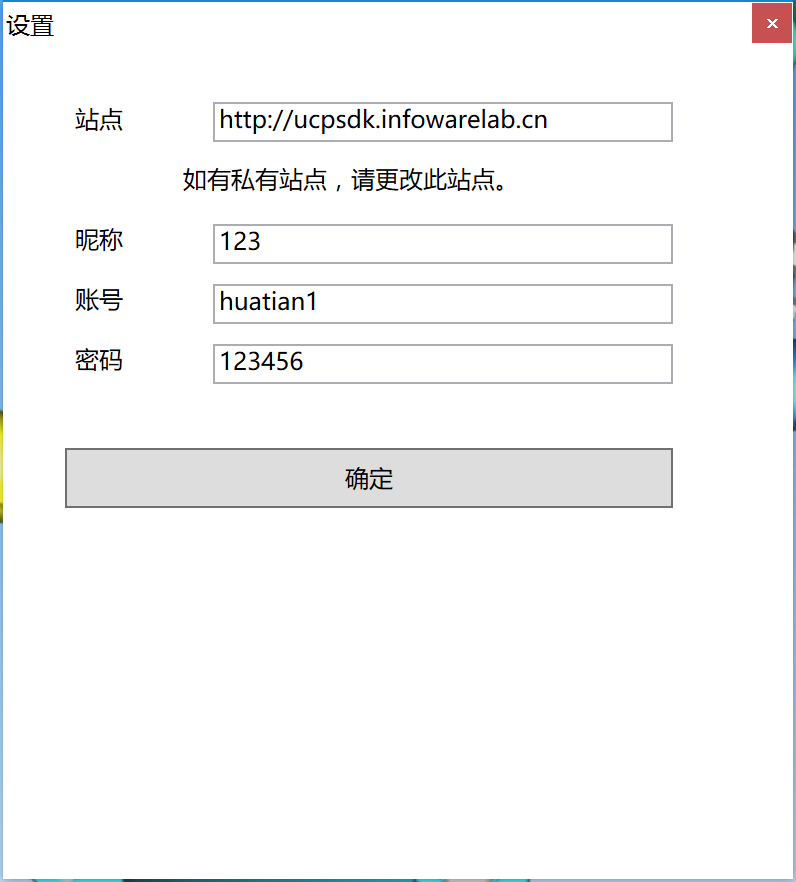

  会议设置：管理员可重新设置会议站点、昵称、账号和密码用户信息。如图所示：

图10.13会议设置

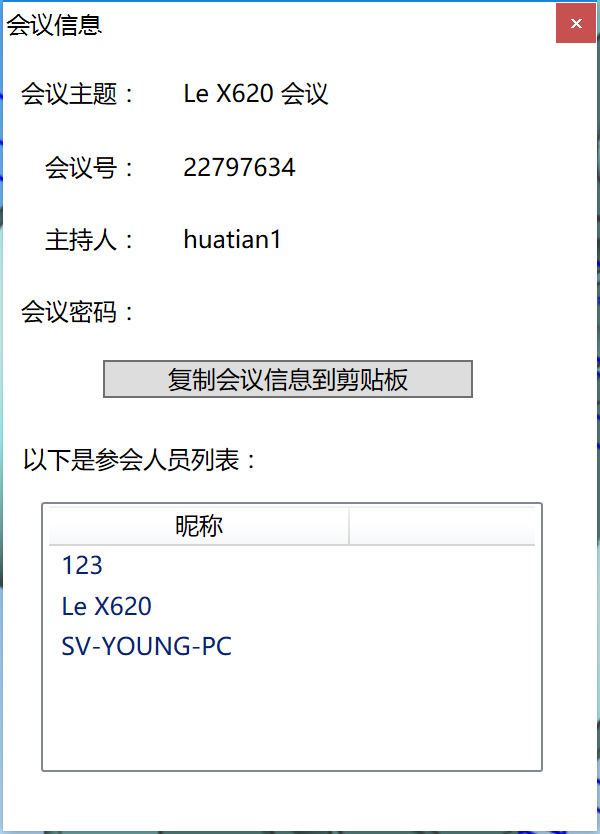

  会议信息：可查看会议主题、会议号、主持人和参会人员昵称。如图所示：

图10.14会议信息

  协同功能：支持协同功能的操作有：初始化场景（打开模型），视图操作（不同视图切换），移动操作，显隐操作，批注，测量，剖切，爆炸，动画。

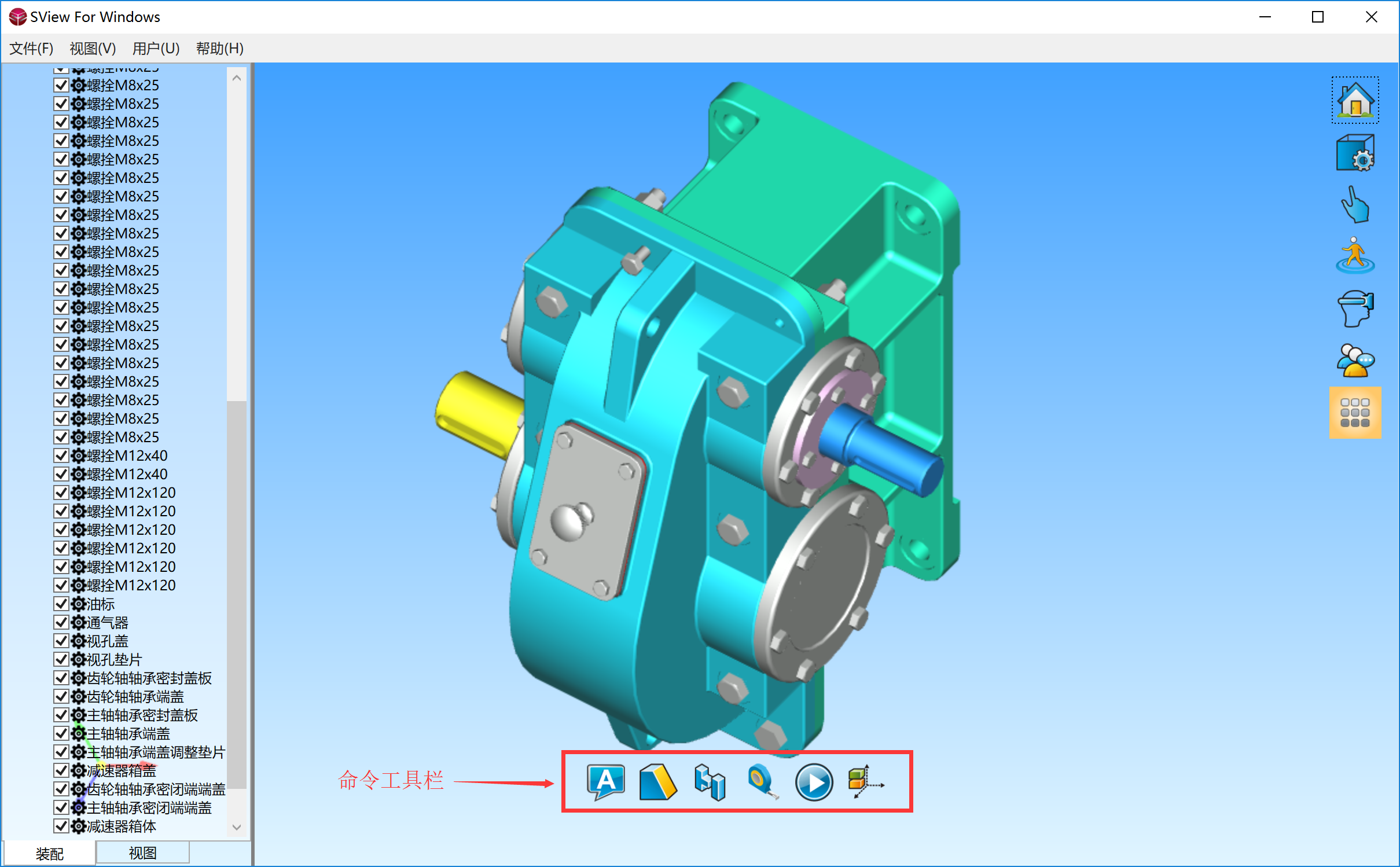

  命令工具栏：命令工具栏提供了操作模型的相关命令，包括了批注、剖视、爆炸图、测量、动画、自由配色等命令。如图所示：

图11.1命令工具栏

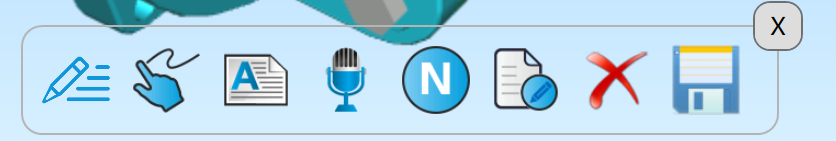

  批注：弹出批注界面，如图所示：

图 12.1批注

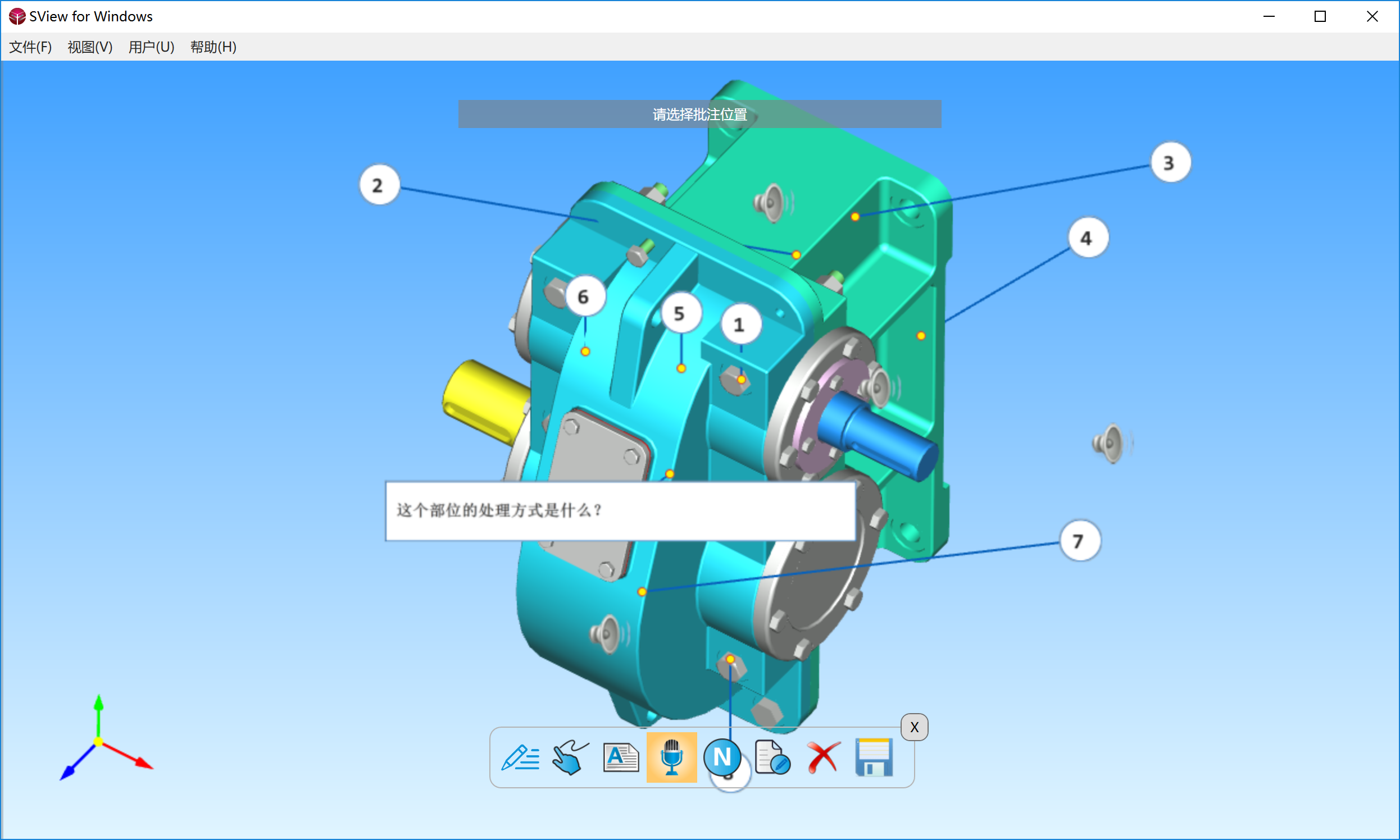

  文本批注：选择场景中的指定位置，填写文本批注。如图所示：

图 12.2文本批注

  语音批注：选择场景中模型上某一位置，进行语音批注的录制，再次点击语音批注图标即可播放语音。

  序号：添加不同编号的批注，序号可叠加显示。

  编辑：选中已添加的批注,点击此按钮,修改批注内容。

  删除：选中已添加的批注,点击删除,即可删除选中的批注。

  保存：保存模型当前的状态和批注到左侧装配树中的视图显示。

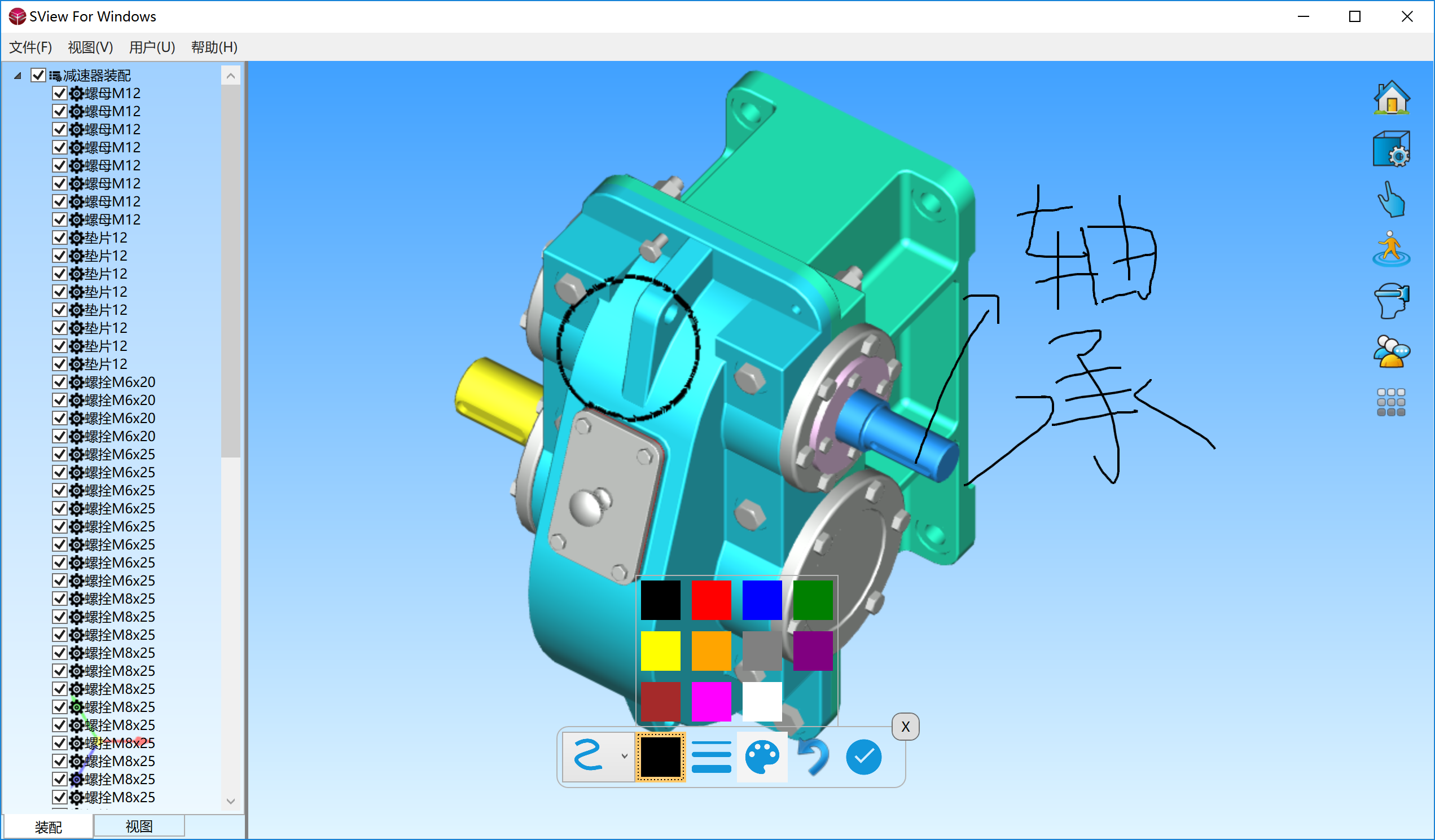

  手势批注：根据手势滑动在指定场景中添加标记、注释，支持批注颜色的修改，也可撤销上一步操作。如图所示：

图 13.1手势批注

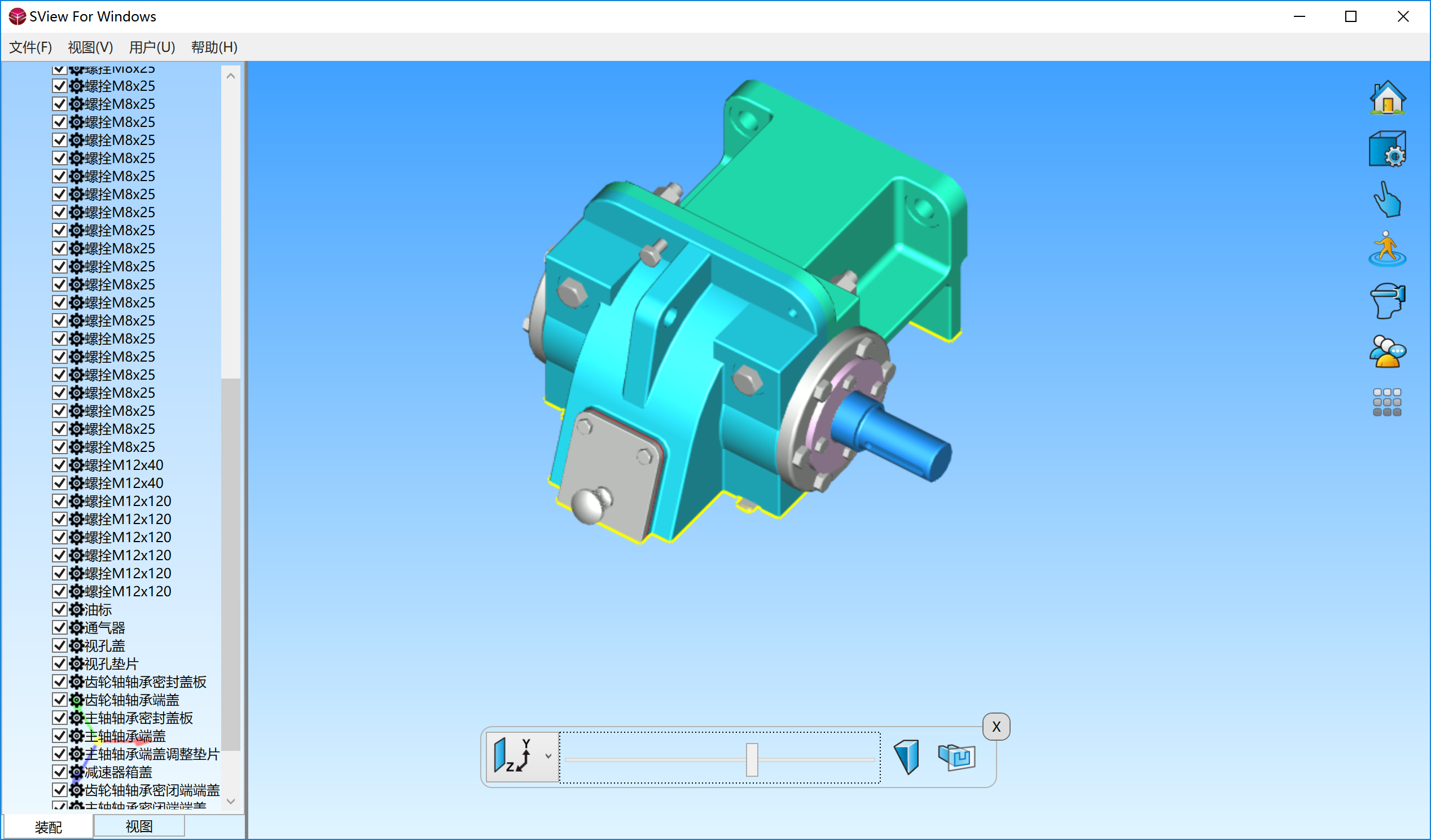

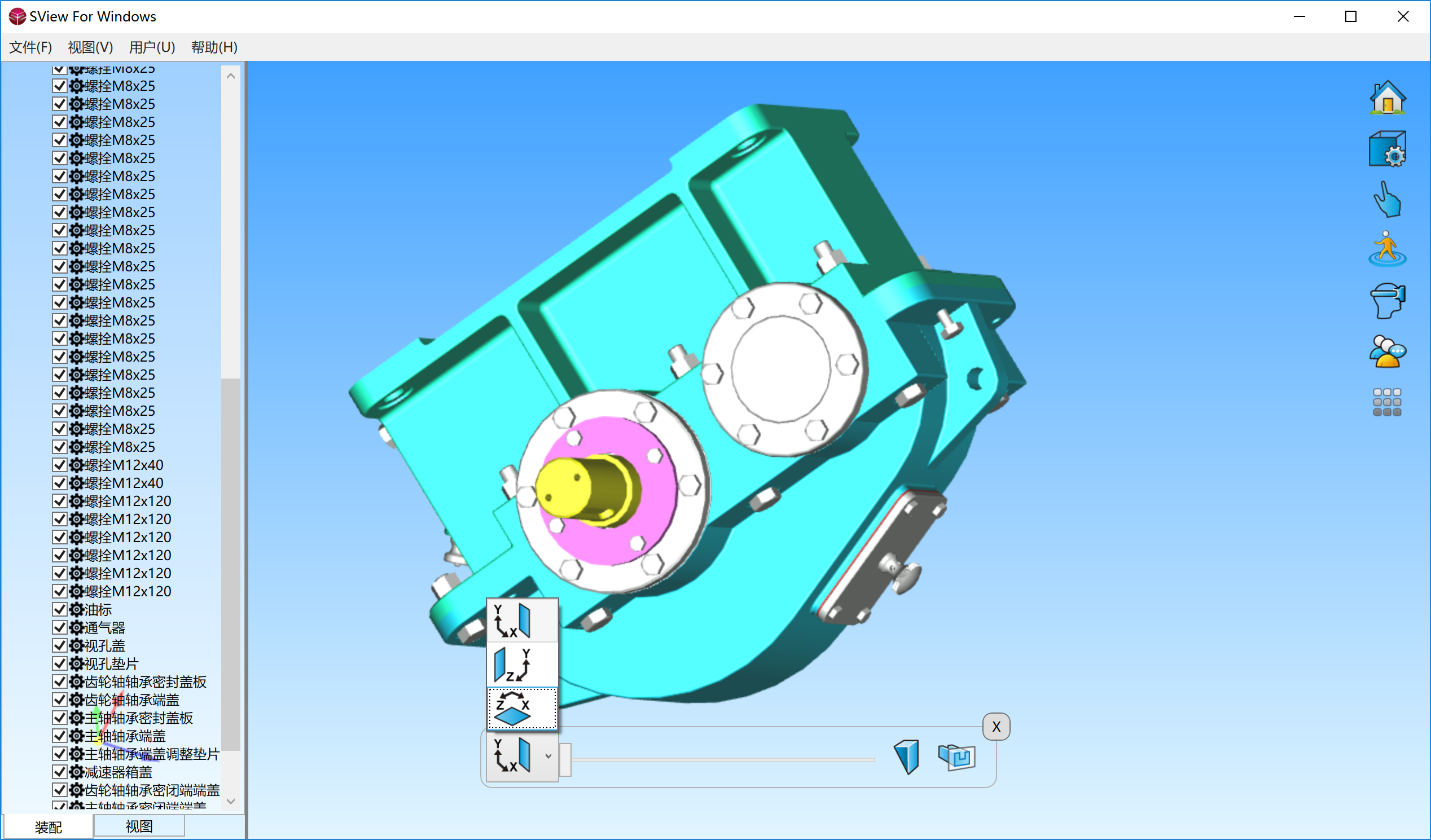

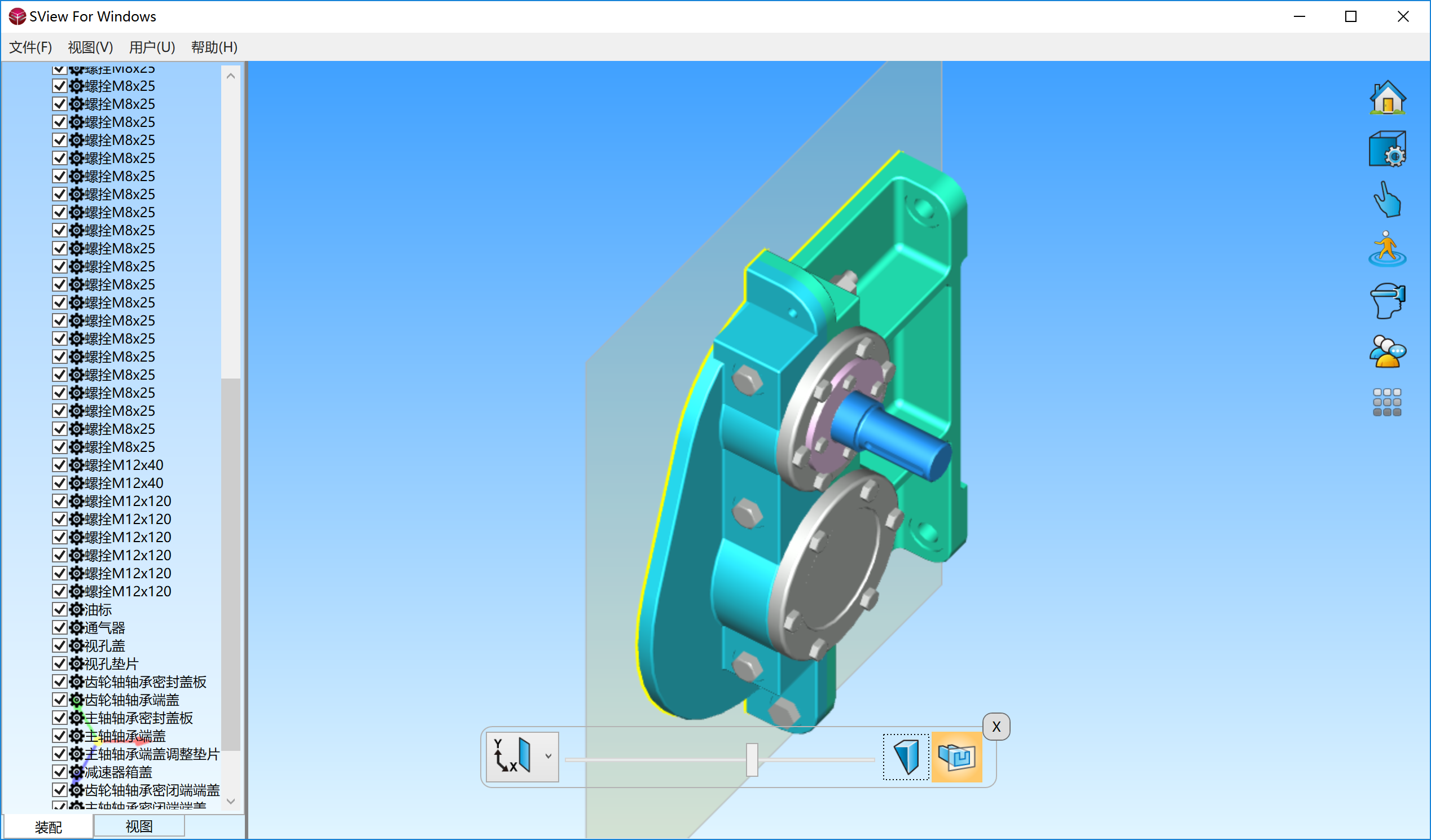

  剖视图：弹出剖视图界面，如图所示：

图 14.1剖视图界面

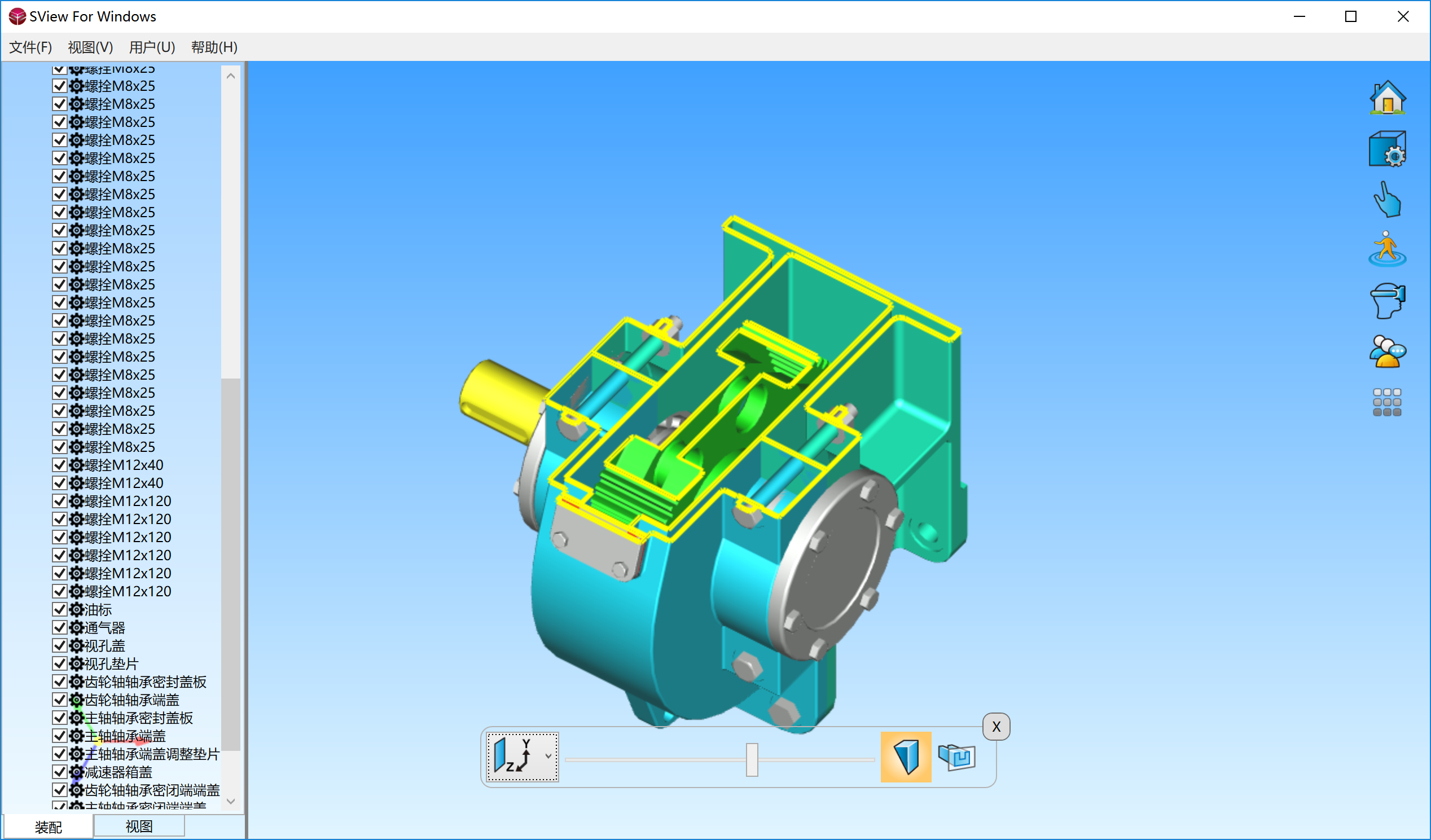

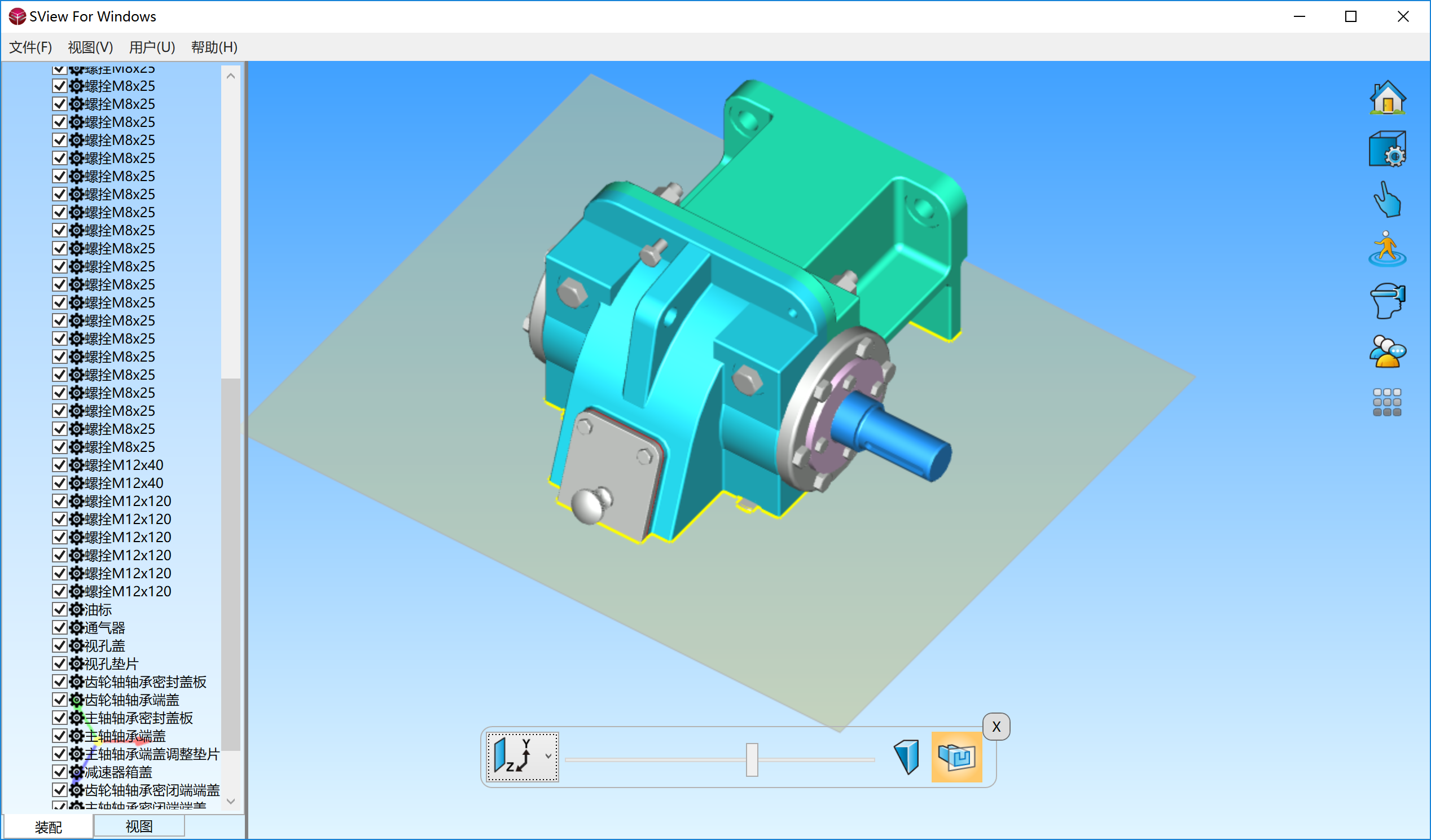

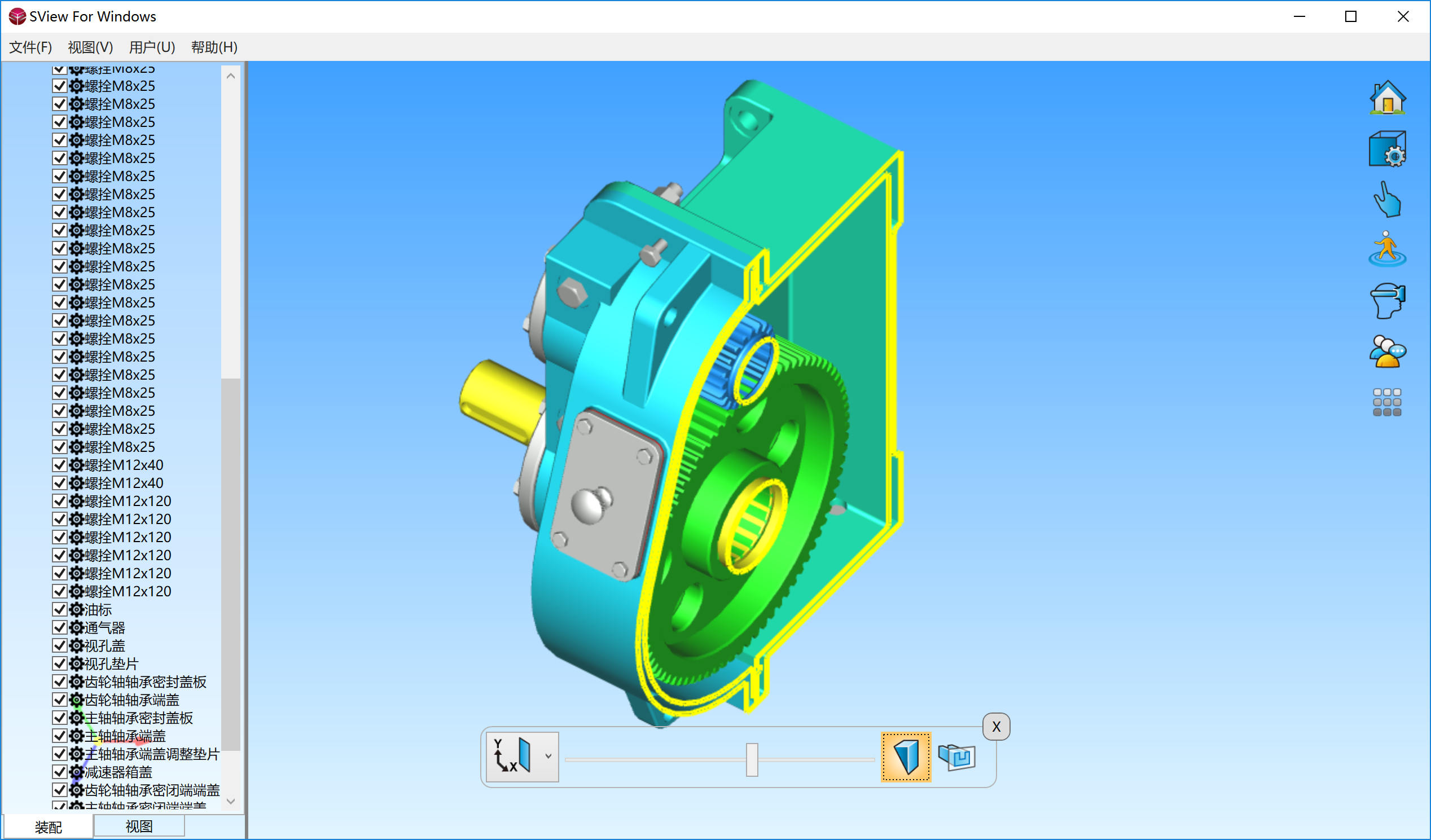

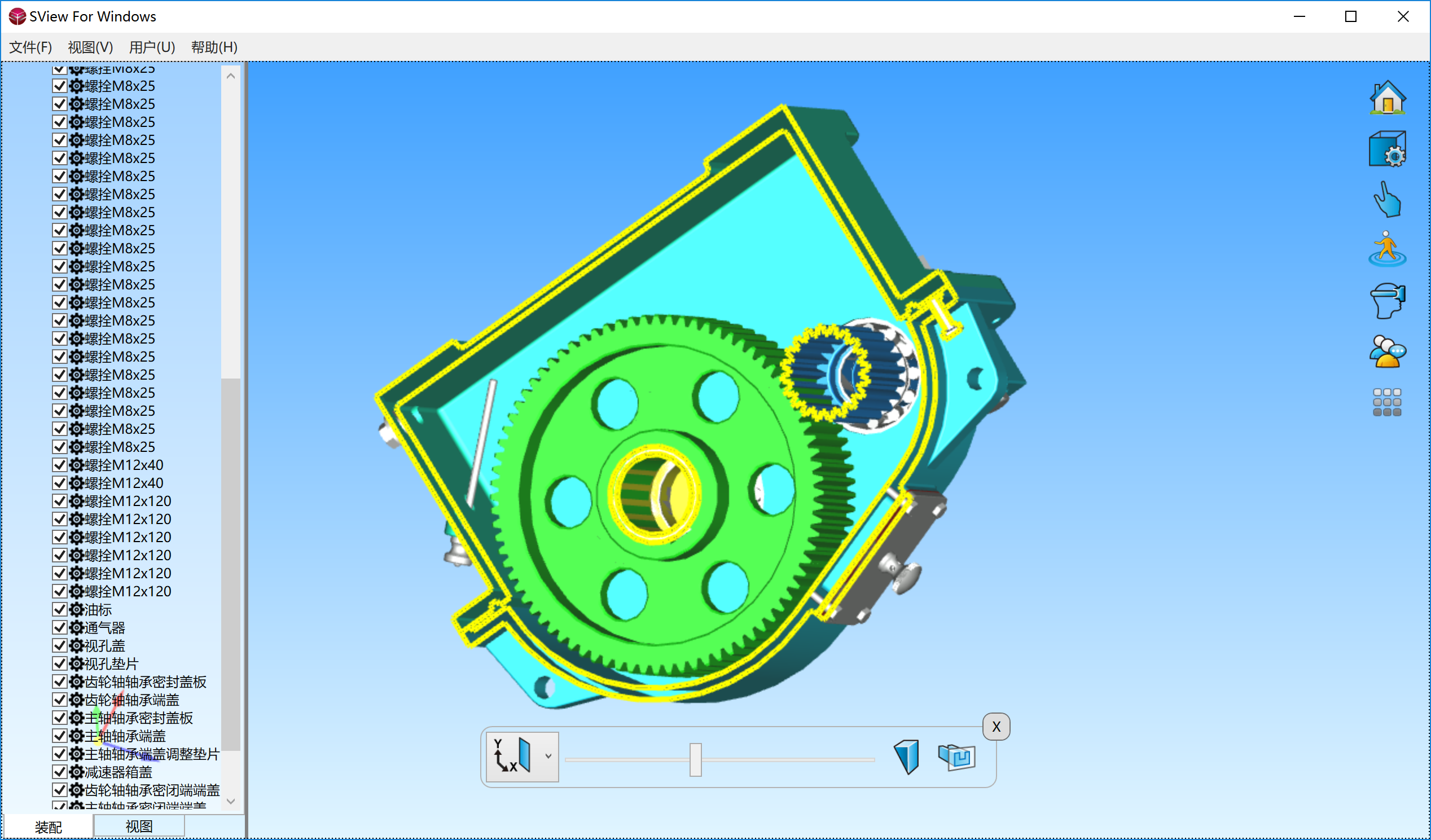

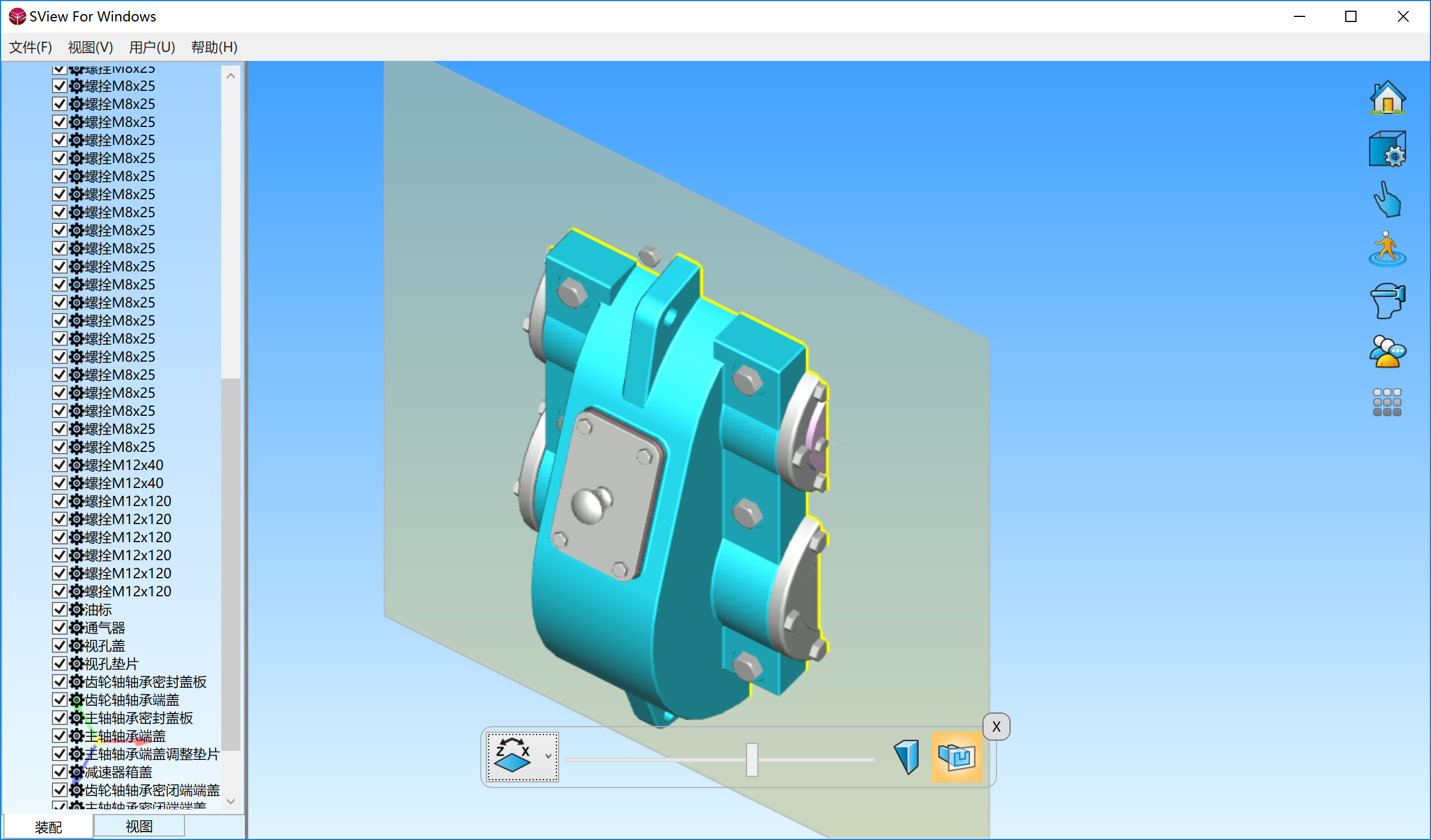

  XY平面剖视：剖切并展示XY平面剖视图，如图所示：

图 14.2XY平面剖视

  YZ平面剖视：剖切并展示YZ平面剖视图，如图所示：

图 14.3YZ平面剖视

  ZX平面剖视：剖切并展示ZX平面剖视图，如图所示：

图 14.4ZX平面剖视

  XY反向剖视：剖切并展示XY平面剖视图的反方向的剖视图，如图所示：

图 14.5XY反向剖视

  YZ反向剖视：剖切展示YZ平面剖视图的反方向的剖视图，如图所示：

图 14.6YZ反向剖视

  ZX反向剖视：剖切并展示ZX平面剖视图的反方向的剖视图，如图所示：

图 14.7ZX反向剖视

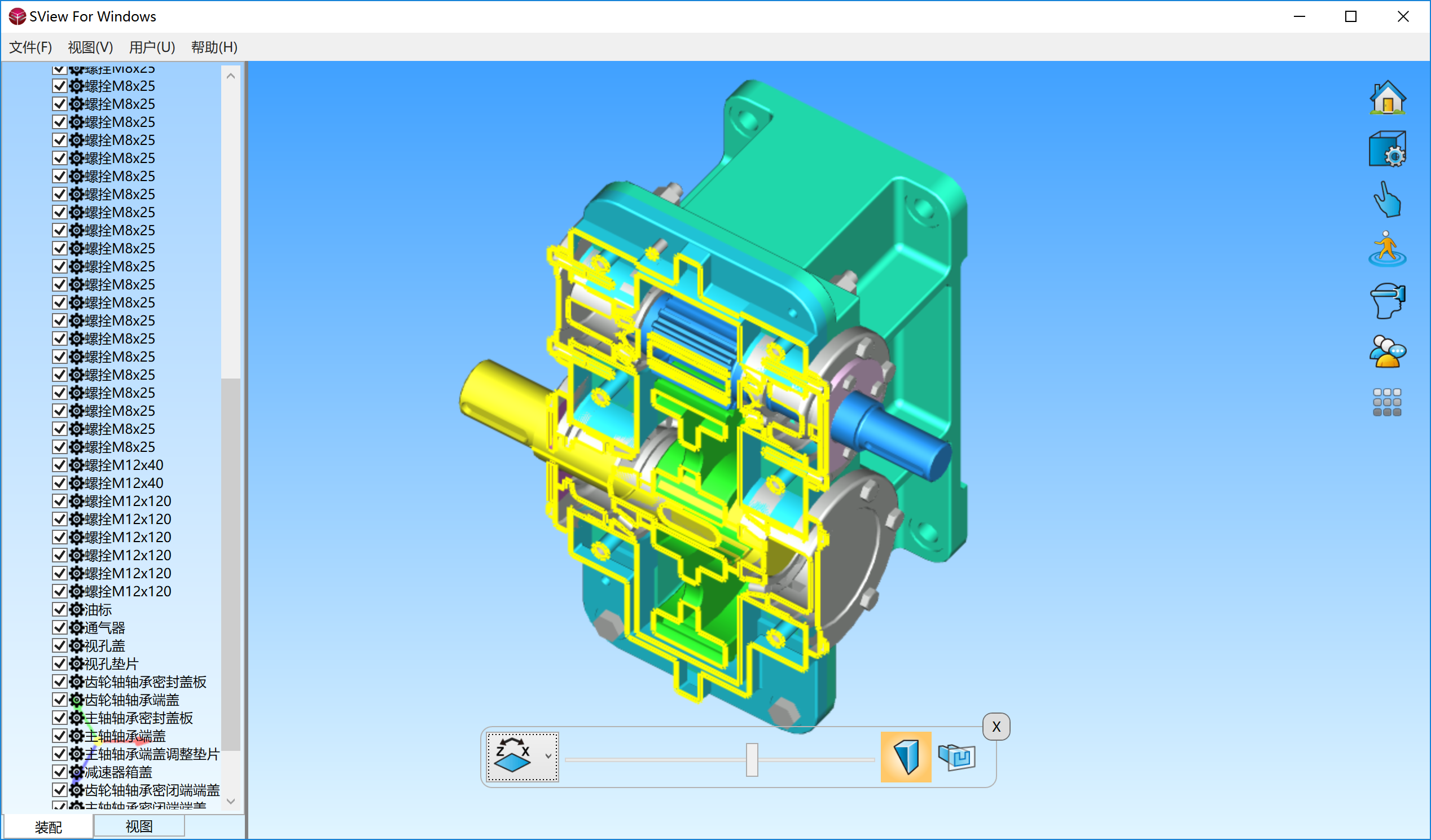

  XY盖面显示剖视：剖切并展示XY平面剖视图的盖面，如图所示：

图 14.8XY盖面显示剖视

  YZ盖面显示剖视：剖切并展示YZ平面剖视图的盖面，如图所示：

图 14.9YZ盖面显示剖视

  ZX盖面显示剖视：剖切并展示ZX平面剖视图的盖面，如图所示：

图 14.10ZX盖面显示剖视

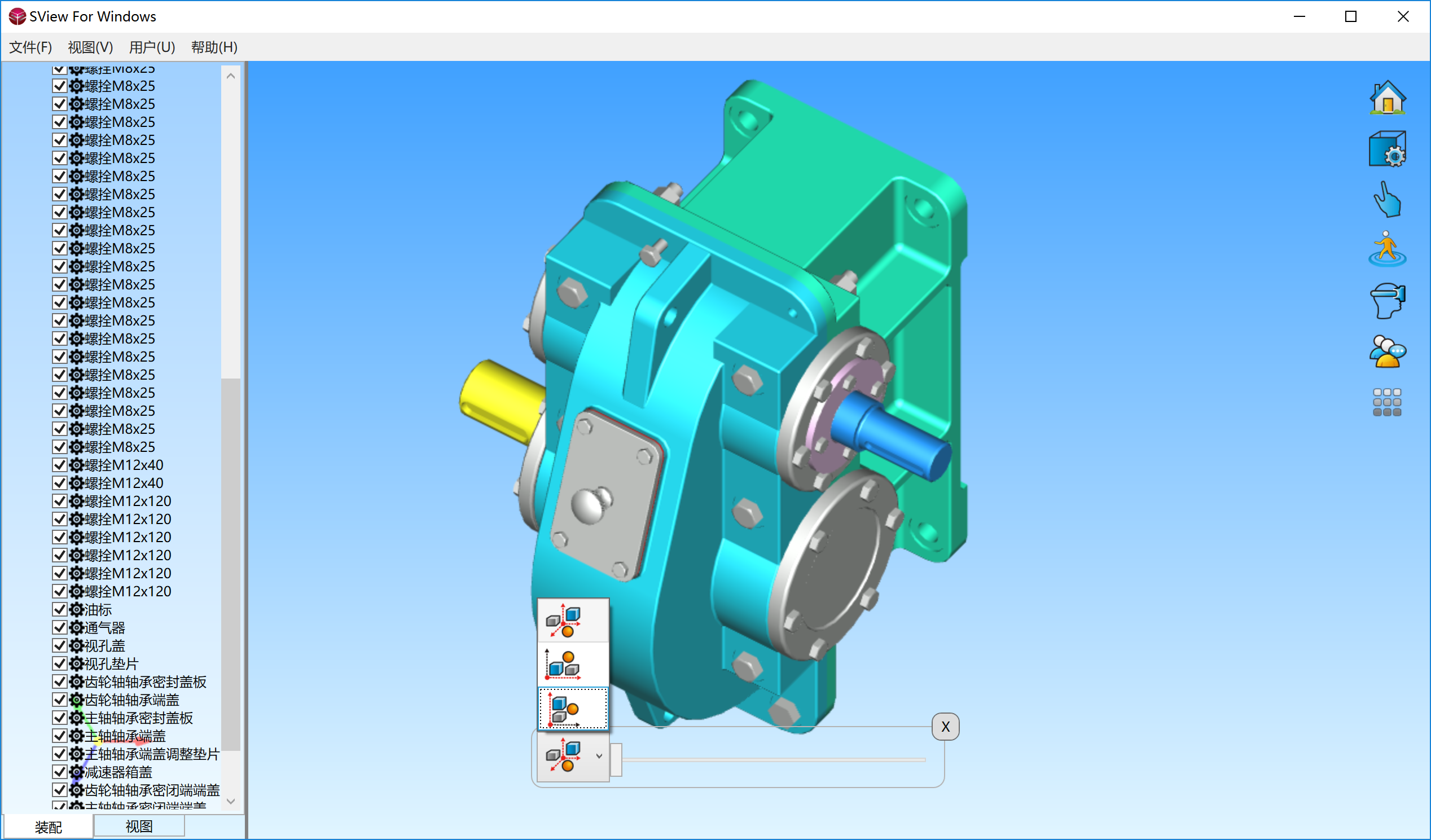

  爆炸视图：弹出爆炸视图界面。如图所示：

图 15.1爆炸视图

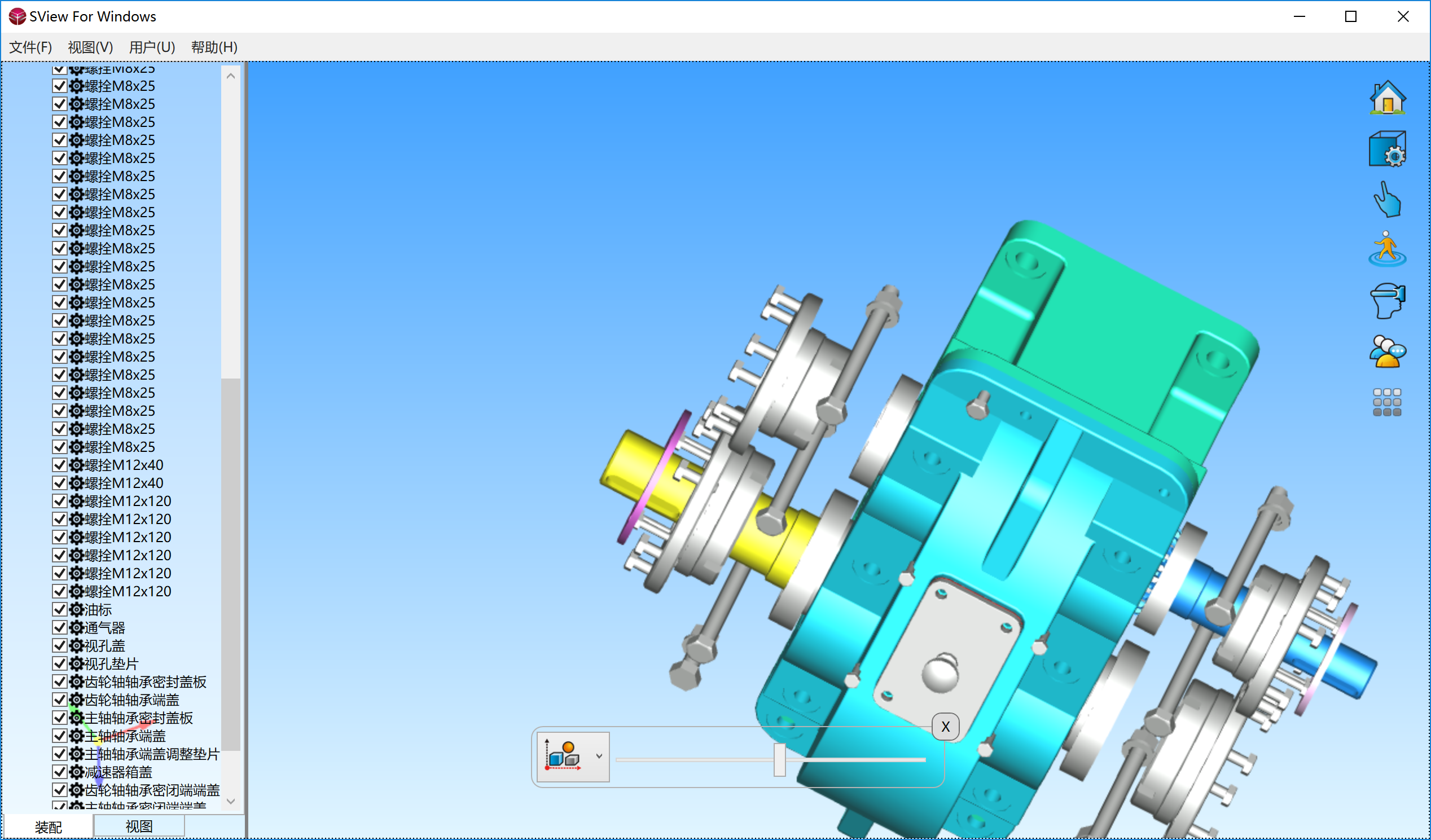

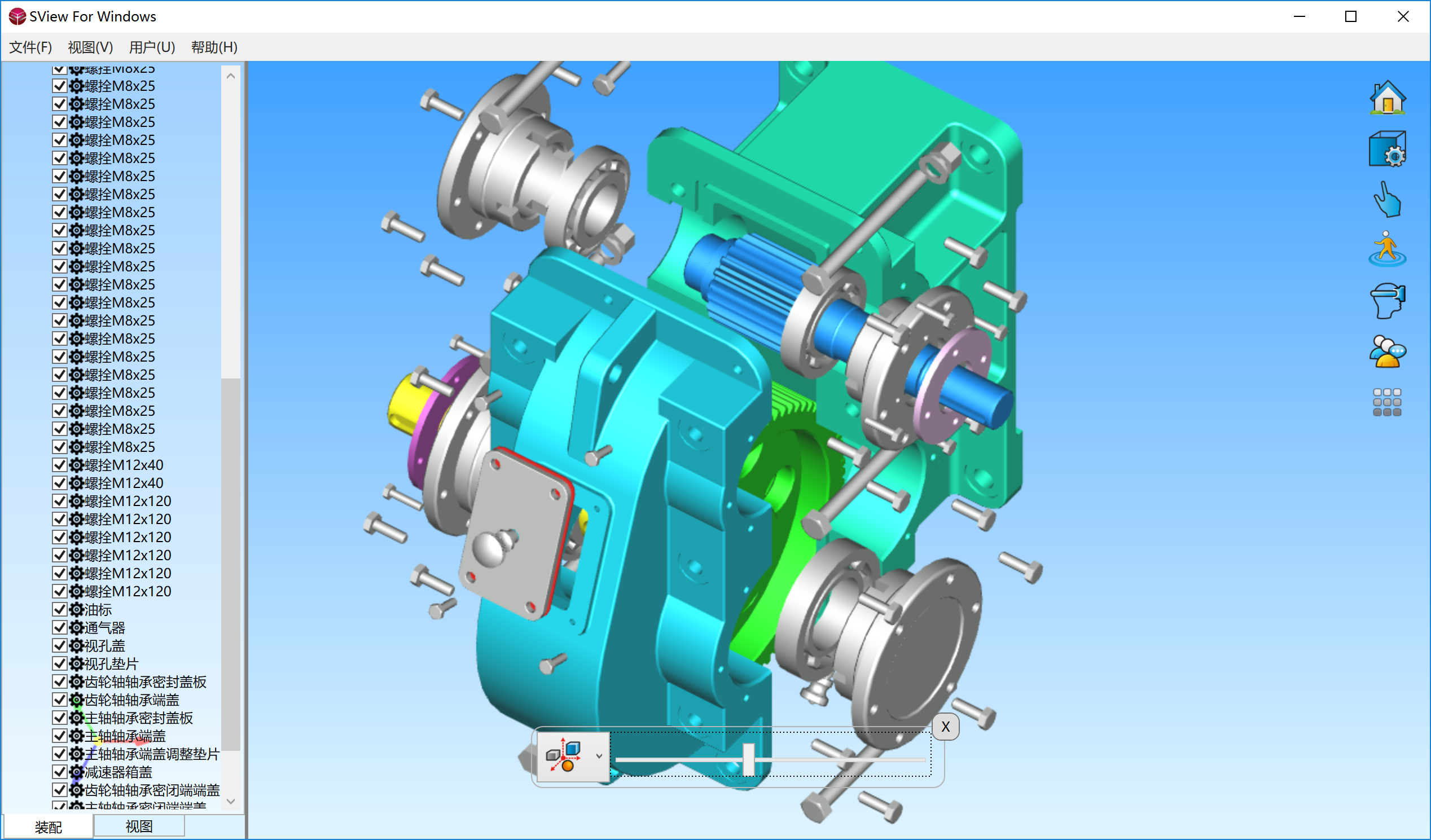

  以模型中心炸开：模型以模型中心为基点进行爆炸，滑动滚轴来控制爆炸程度，如图所示：

图 15.2以模型中心炸开

  沿X轴方向炸开：模型以X轴方向进行爆炸，滑动滚轴来控制爆炸程度，如图所示：

图 15.3沿X轴方向炸开

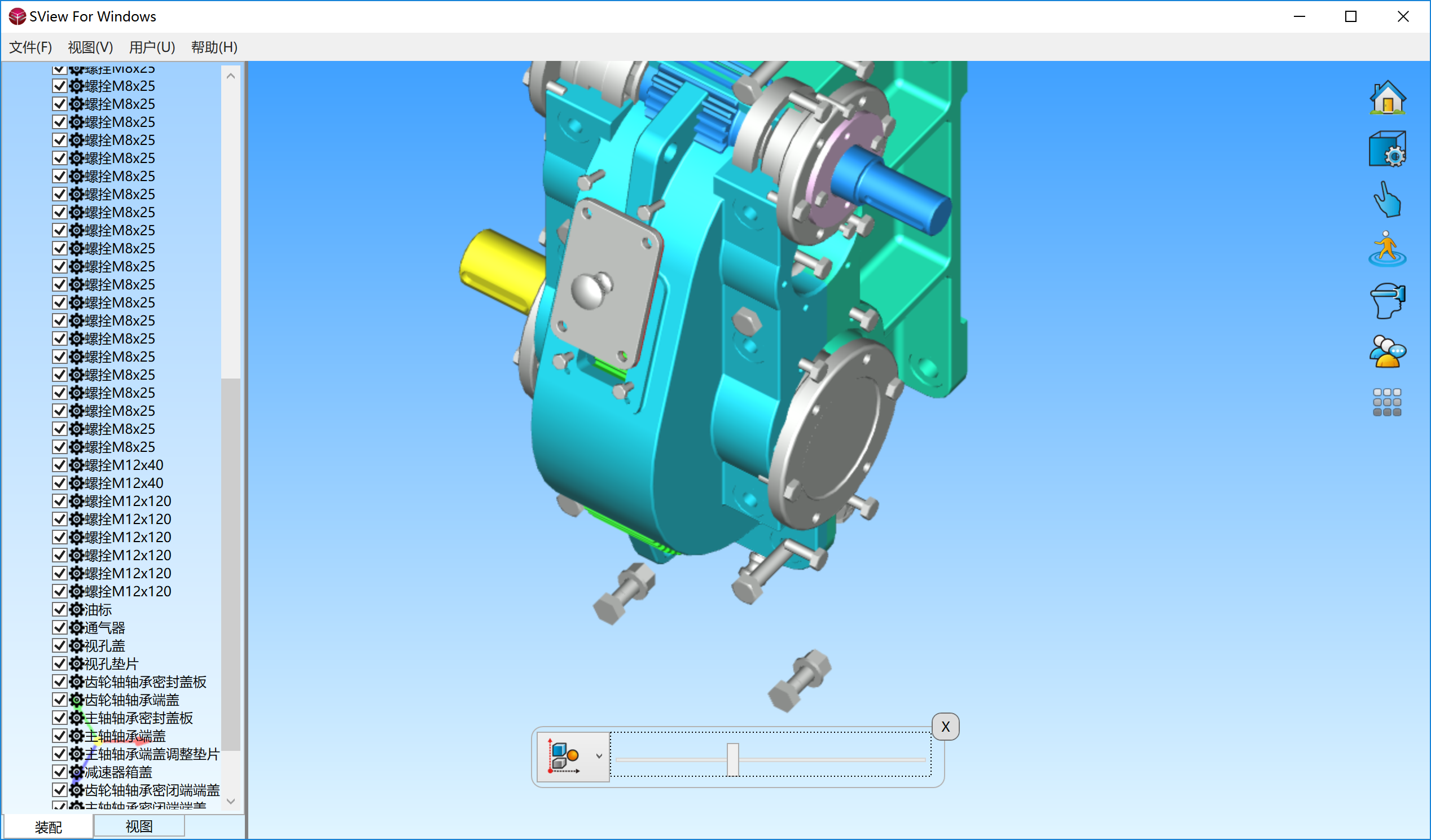

  沿Y轴方向炸开：模型以Y轴方向进行爆炸，滑动滚轴来控制爆炸程度，如图所示：

图 15.4沿Y轴方向炸开

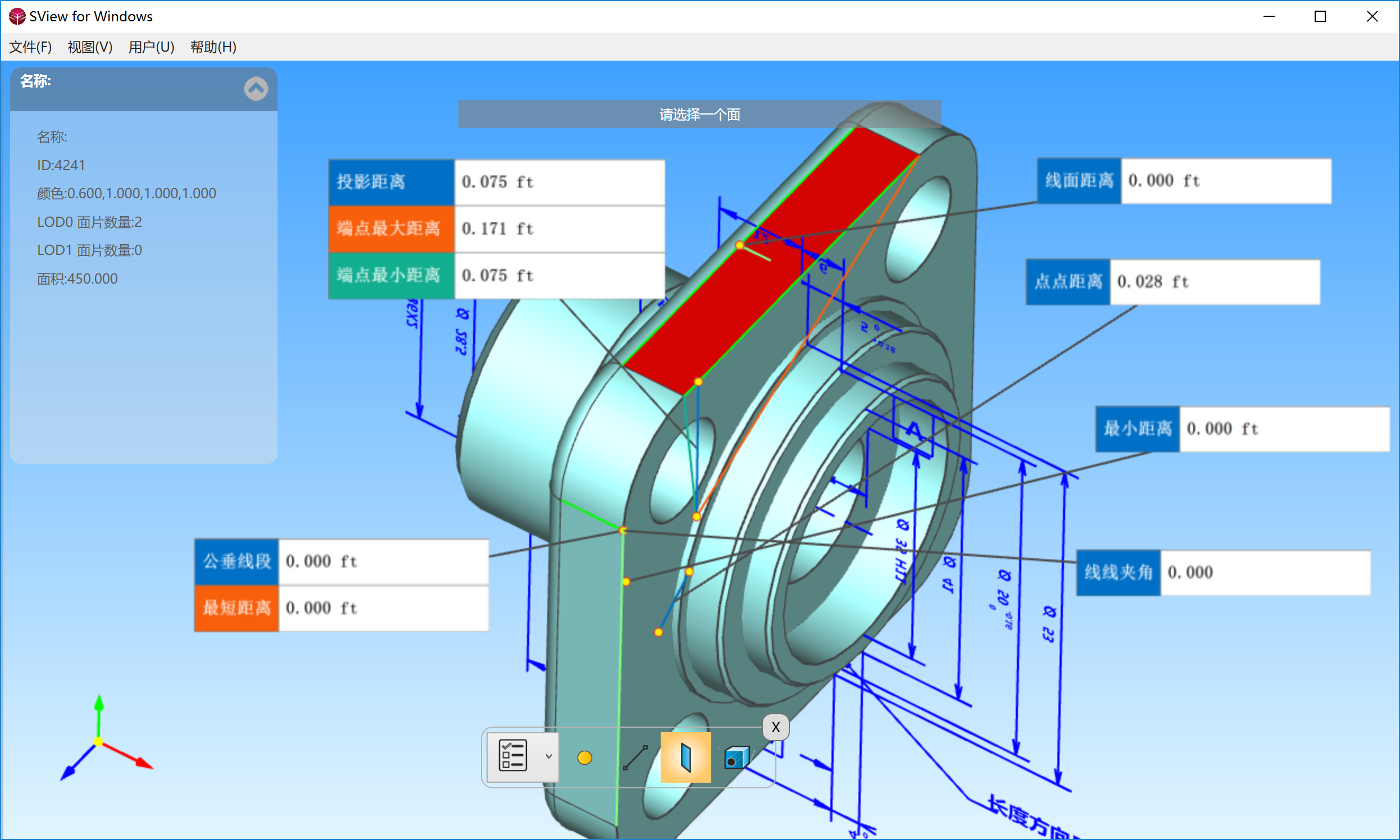

  测量：实现对模型的距离、角度和属性值的测量。如图所示：

图 16.1测量

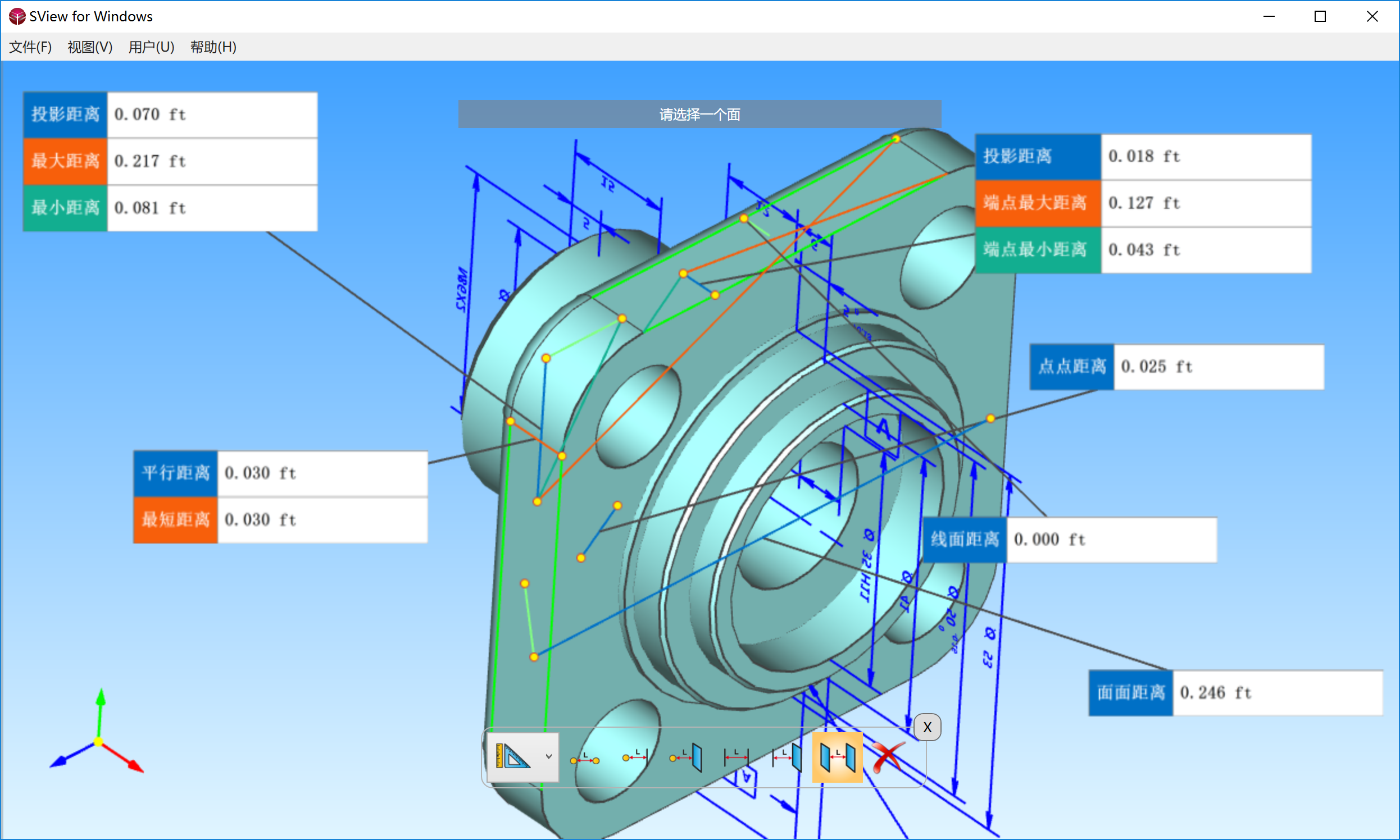

  距离测量：测量模型的点与点、点与线、点与面、线与线之间的角度值。如图所示：

图 16.2距离测量

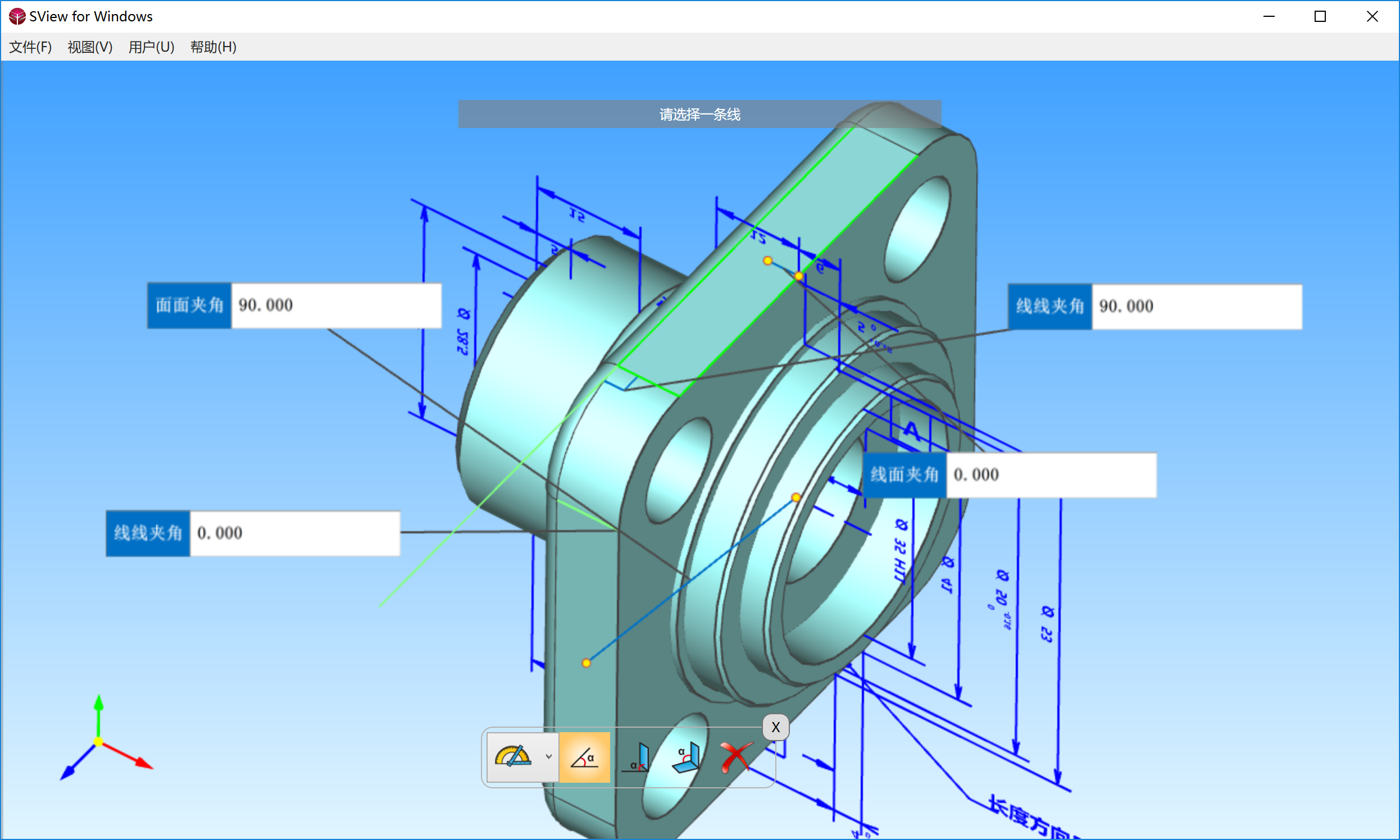

  角度测量：测量模型的线与线、线与面、面与面之间的角度值。如图所示：

图 16.3角度测量

  属性测量：测量模型的点、线、面和模型的属性信息。如图所示：

图 16.4属性测量

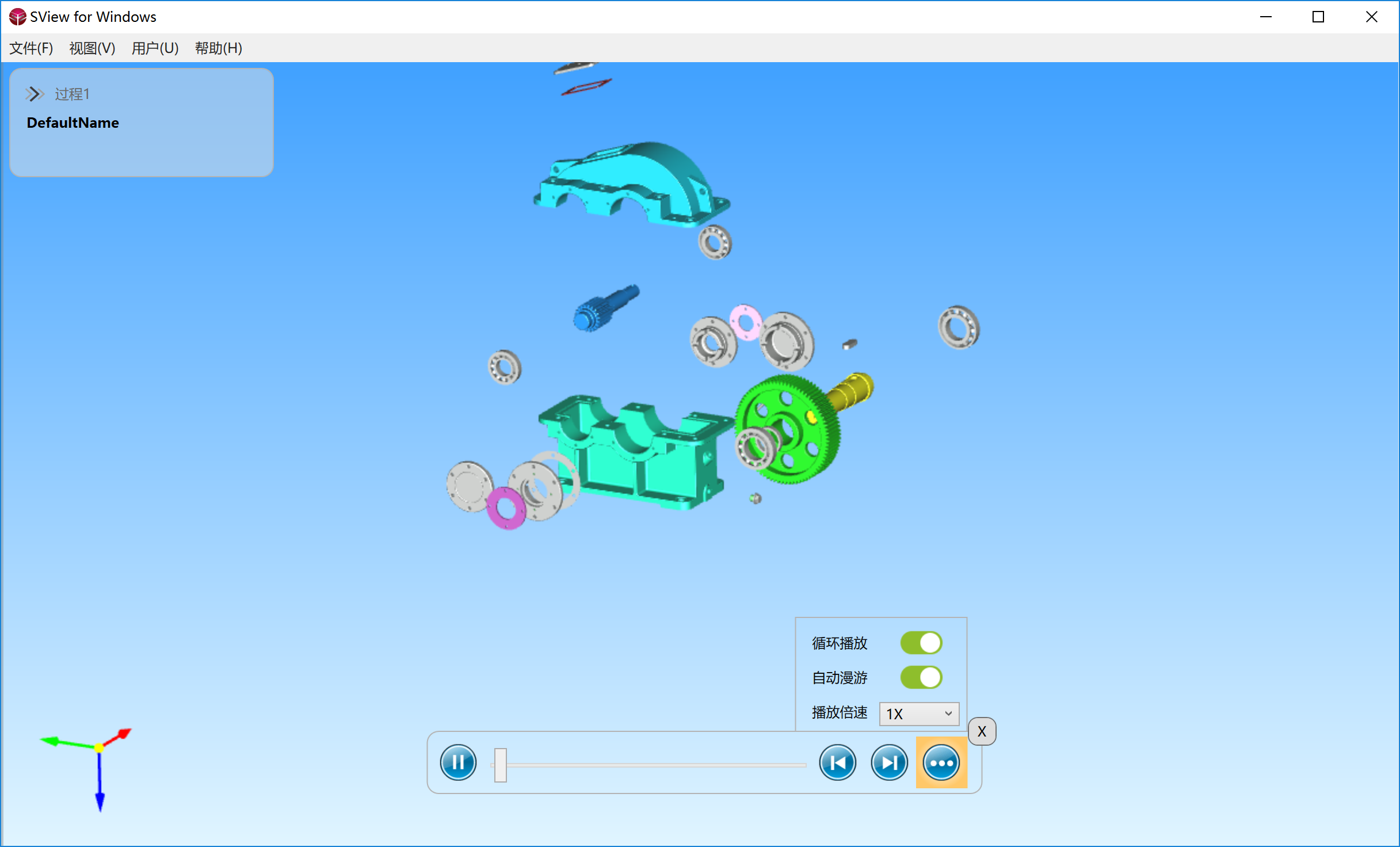

  动画播放：实现装配仿真动画的播放。包括开始播放、暂停播放、快进快退、循环播放设置、自动漫游设置、播放倍速自定义等操作。如图所示：

图 17.1动画播放

   播放：播放动画。

   暂停：暂停动画播放。

   快退：实现动画快退/上一步。

   快进：实现动画快进/下一步。

   更多：弹出更多动画设置。

  循环播放：循环播放整个动画效果。

  自动漫游：播放过程中从不同角度展示动画效果。

  播放倍速：可以设置不同倍速的播放速度。

  视图功能栏中选中装配面板和视图面板，左侧栏会显示装配树和视图，如图所示：

图 18.1装配结构界面

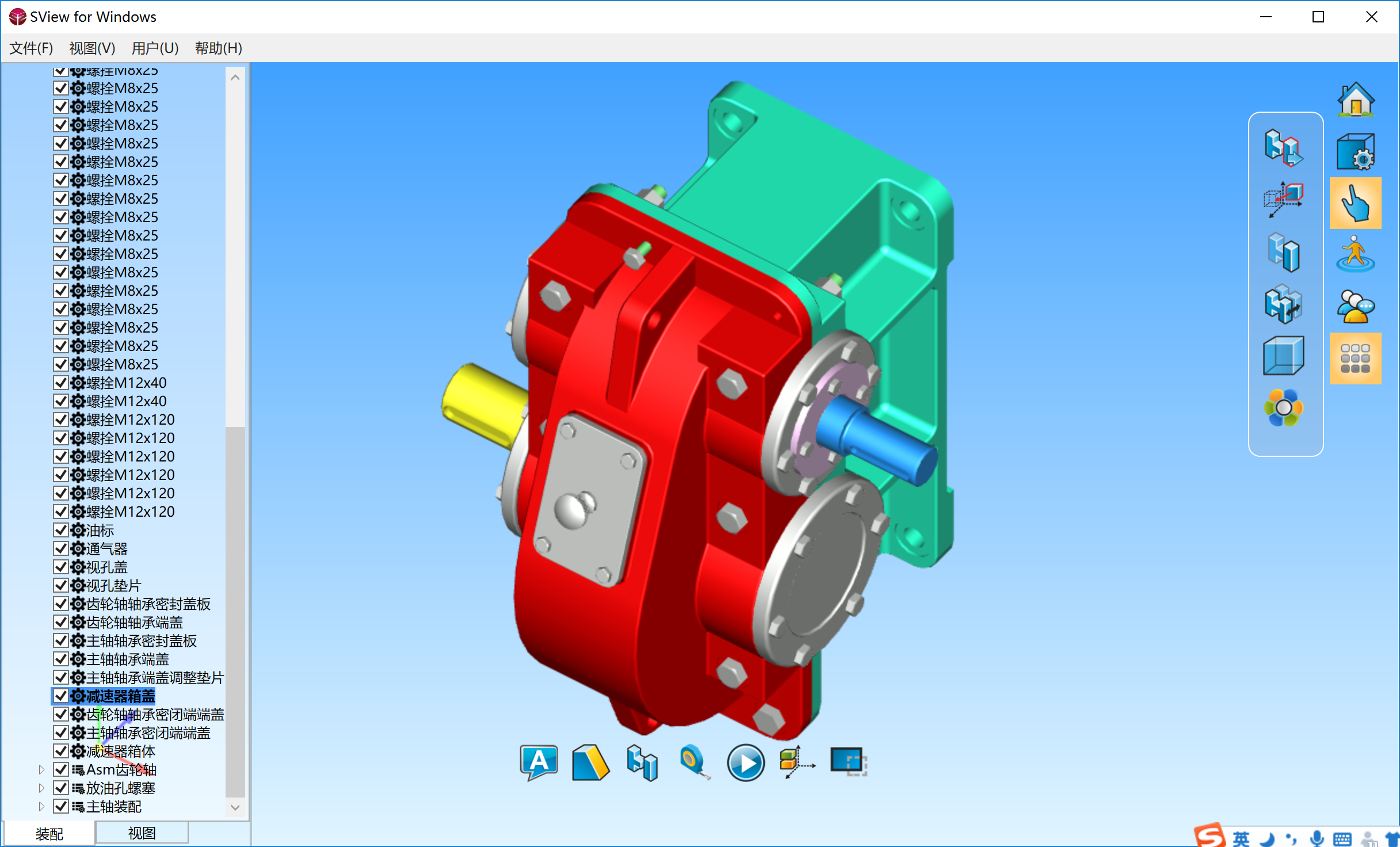

  装配结构树：可通过选择零件名称来让零件变红突出显示，如图所示：

图 18.2装配结构树

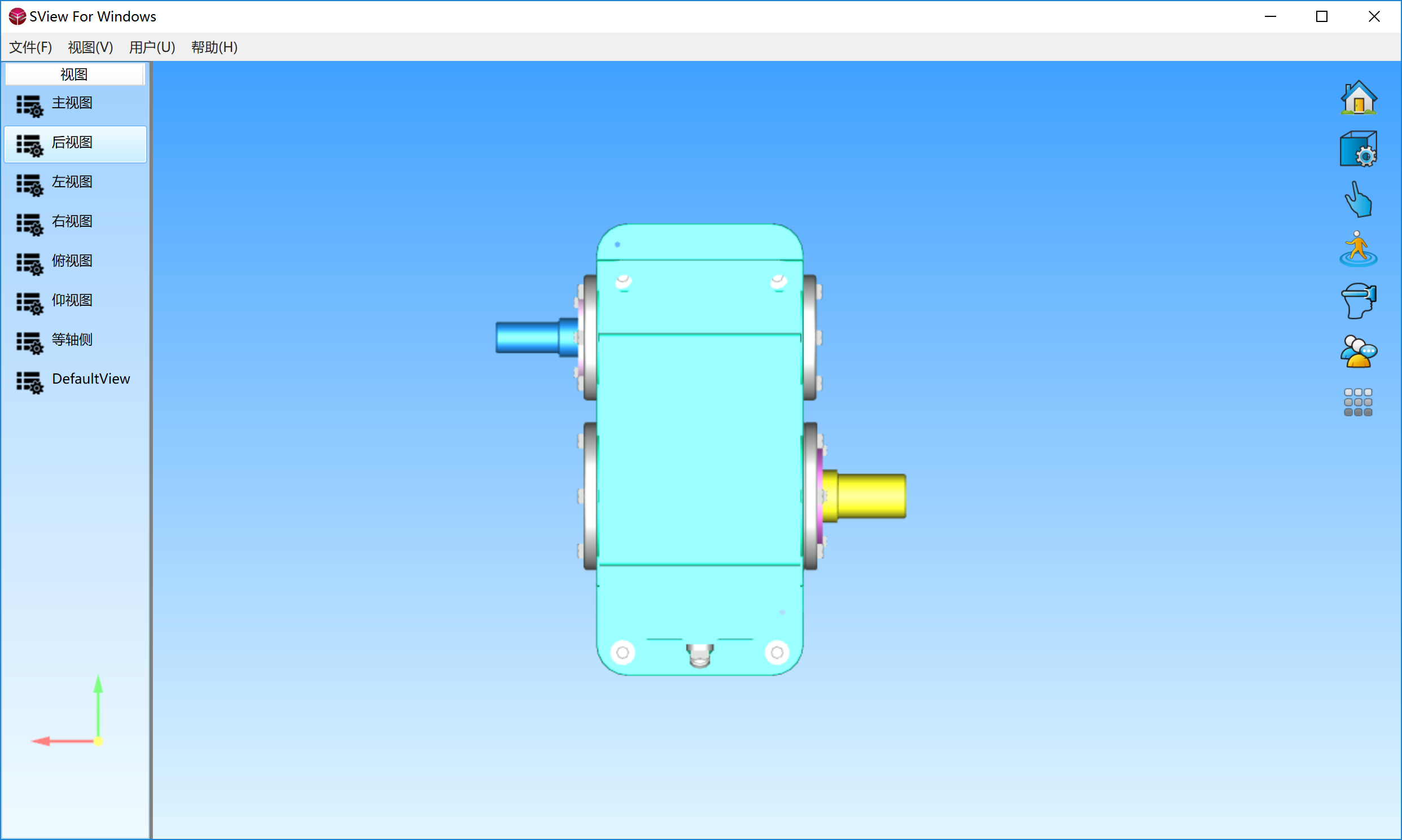

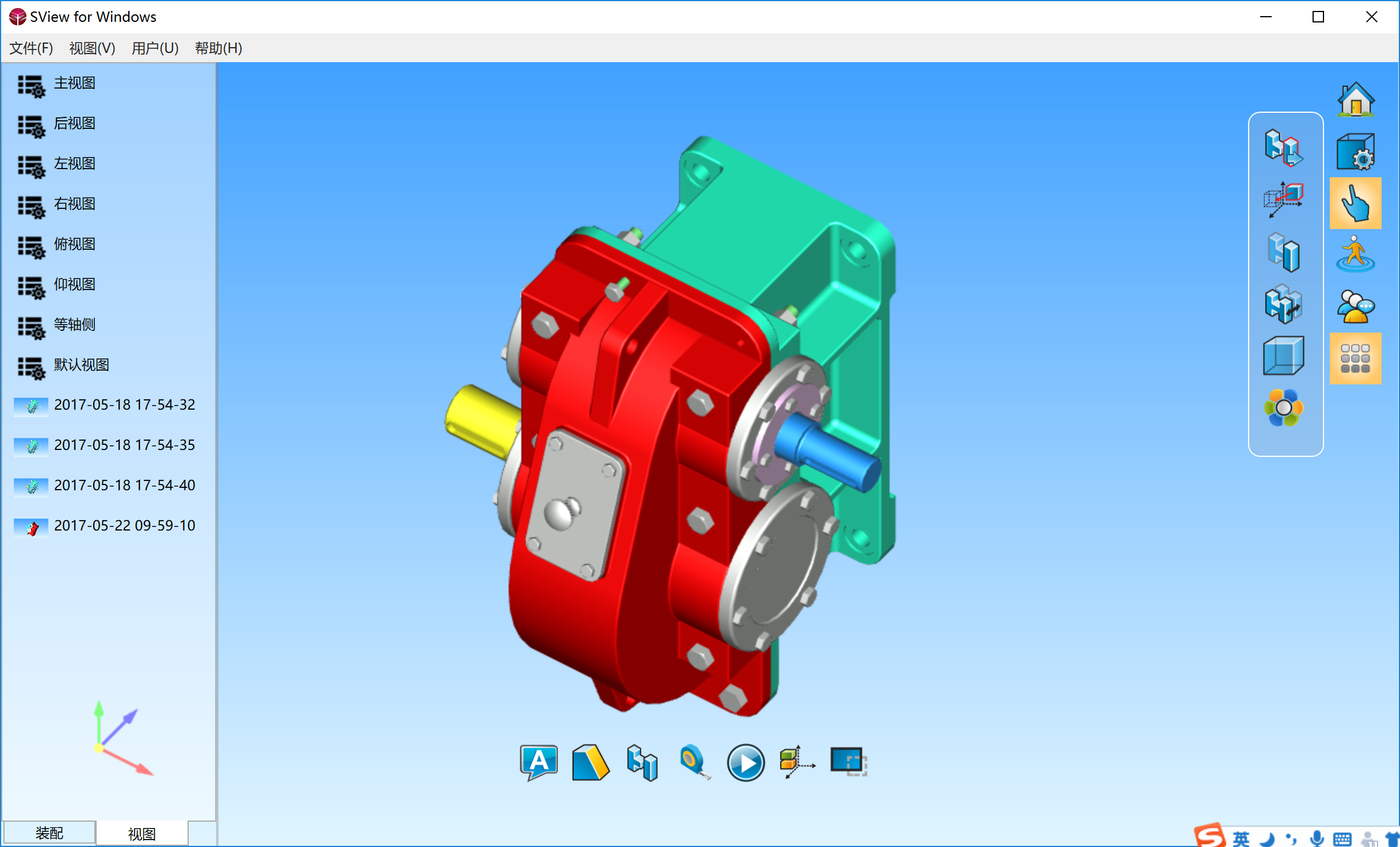

  视图：显示原模型上次退出视图,可选择展示:主、后、左、右、俯视、仰视、等轴侧视图。

图 18.3视图界面

  选项：点击文件栏下面选项按钮，弹出系统选项设置对话框，如图所示：

图19.1选项

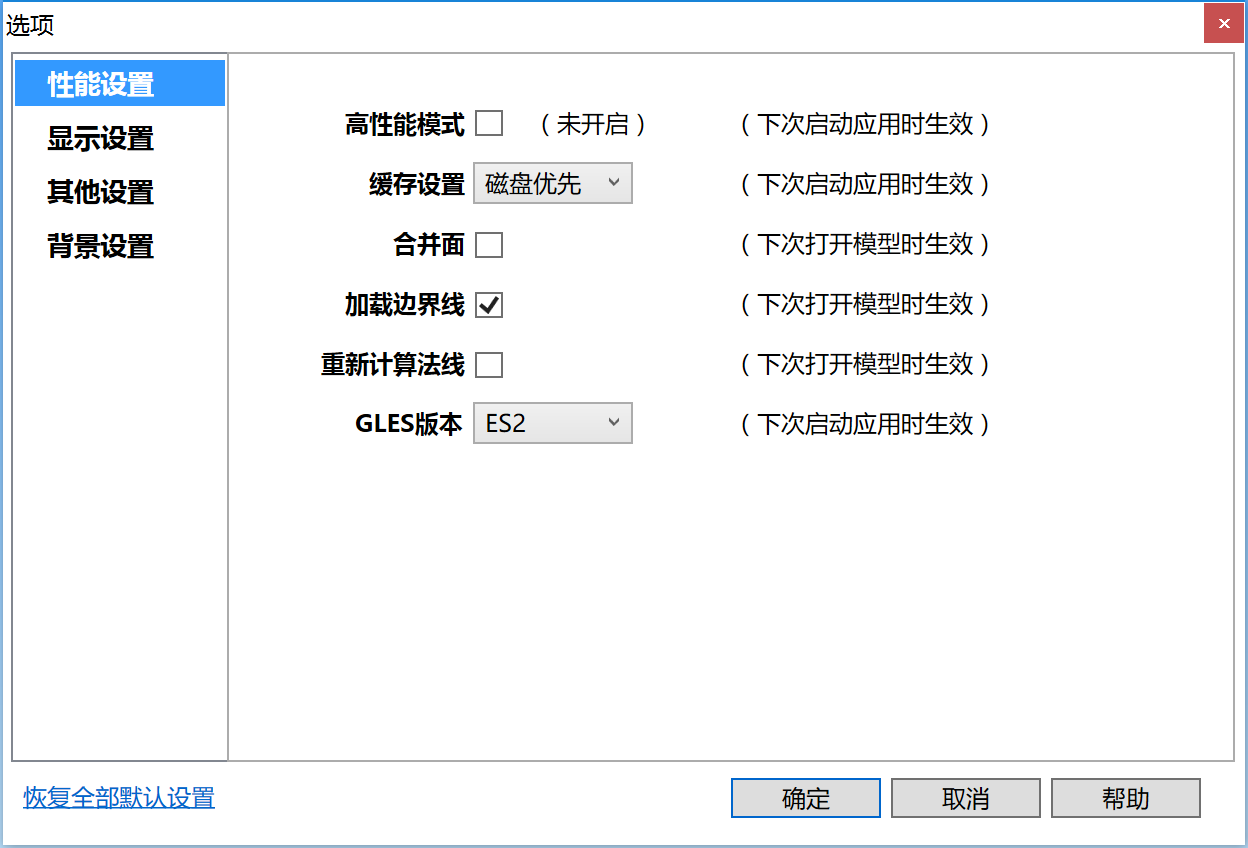

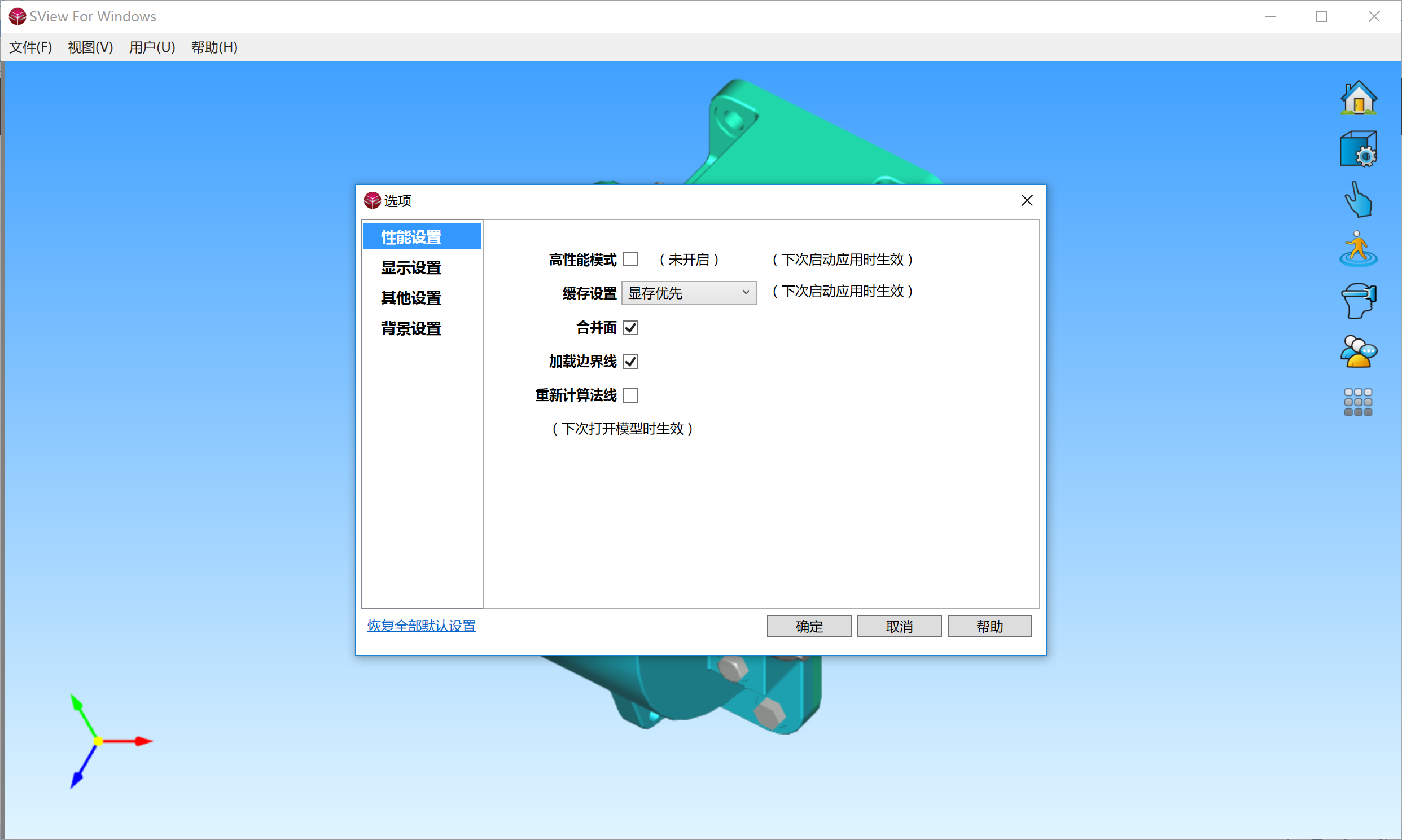

性能设置

图19.2性能设置

  高性能模式：优化大模型的显示。

  缓存设置：磁盘优先、显示优先、显存优先。

  合并面：设置模型是否合并面。

  加载边界线：设置模型是否加载边界线。

  重新计算法线：设置模型是否重新计算法线。

  GLES版本：显示控制使用的GLES版本。

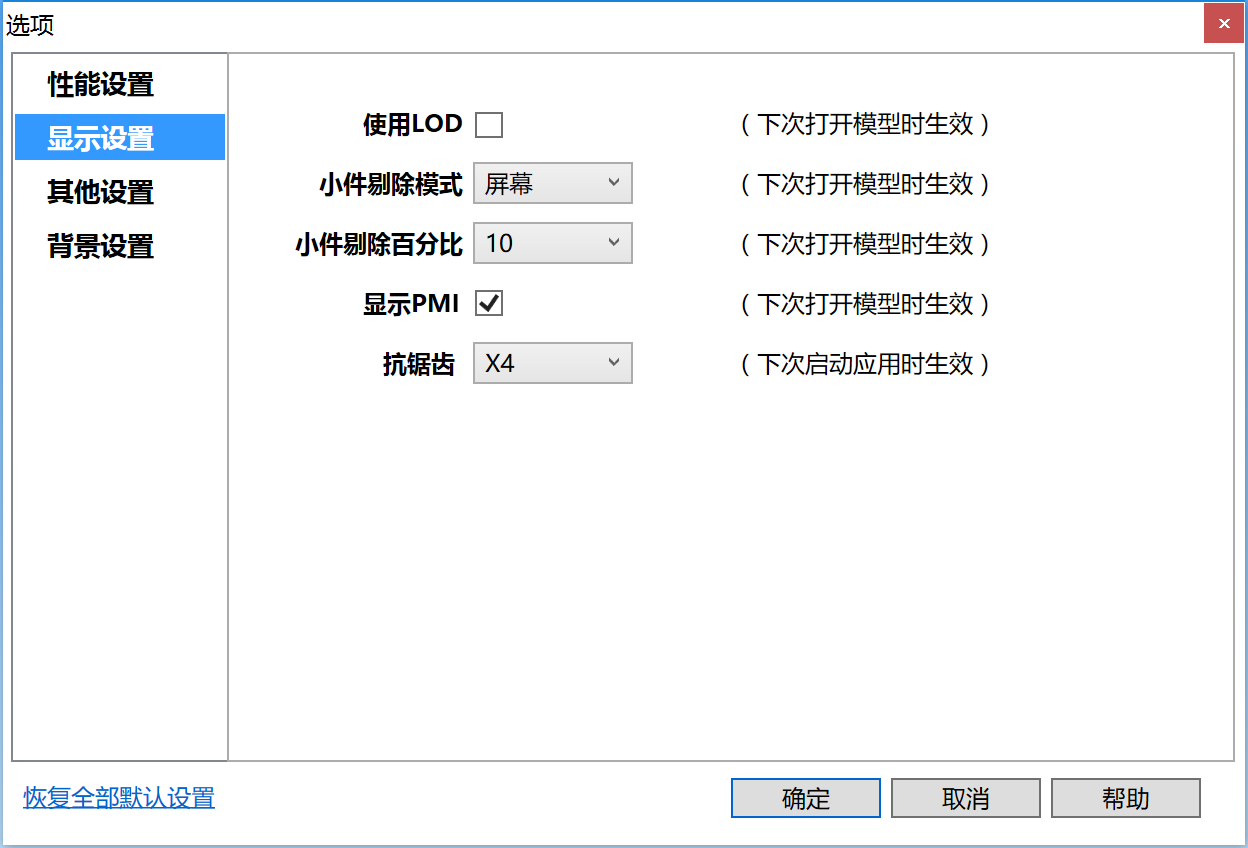

显示设置

图19.3显示设置

  使用LOD：开启之后，重新加载文件时就会读取LOD，并且在模型旋转、平移时调用低级LOD显示，以增加显示性能。

  小件剔除模式：分为模型和屏幕模式，模型模式时，小件剔除的模型大小为模型最大包围盒×剔除比例（%），此模式下， 剔除的零件不会随模型的放大缩小而改变。屏幕模式时，小件剔除的模型大小为屏幕宽度×剔除比例（%），此模式下，会剔除相对 于屏幕占一定百分比大小的零件，在零件缩小时会剔除越多，而放大时剔除越少。

  小件剔除大小（%）：选择下拉菜单对应的数字后，屏幕上小于该数字大小像素的模型在旋转、平移时会被剔除不显示。

  显示PMI：显示/隐藏模型的全部PMI。

  抗锯齿：设置抗锯齿的倍数2倍、4倍和8倍。

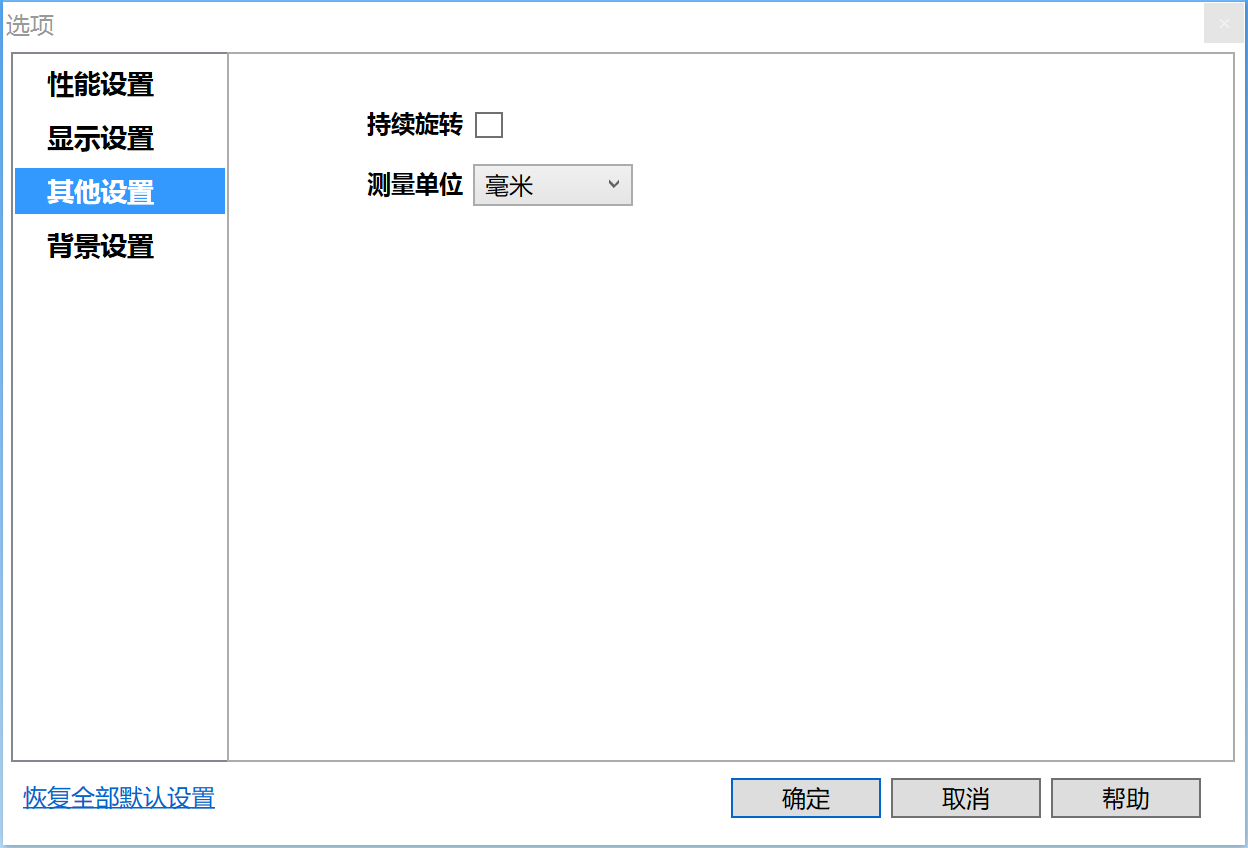

其他设置

图19.3其他设置

  持续旋转：开启后，模型会根据用户当前旋转的方向和角速度持续旋转。

  测量单位：测量单位包括毫米、厘米、米、英寸、英尺，可根据需求来设置不同的测量单位实现精确测量。

  恢复默认设置：恢复到当前应用的默认设置状态。

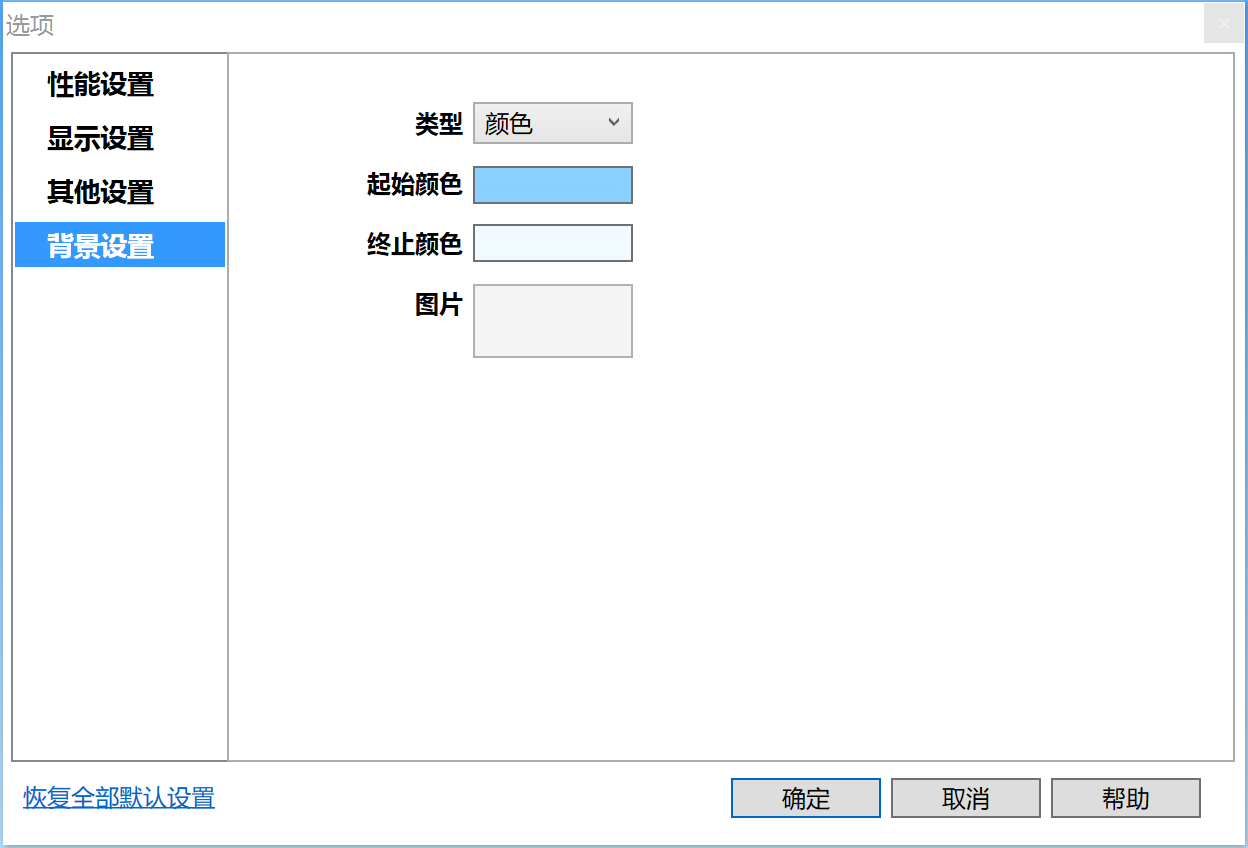

背景设置

图19.3背景设置

  类型：包括颜色、图片和天空盒。可根据需求设置相应的背景类型。

  颜色：选择背景颜色，可设置起始颜色和终止颜色以实现淡出淡出的效果，前提是在类型中选择颜色作为背景。

  图片：选择本地或者拍摄的图片作为背景，前提是在类型中选择图片类型作为背景。

关于

  关于选项详细介绍了SView的版权归属和版本属性。如图所示：

图 20.1关于
